उत्पाद का वर्णन

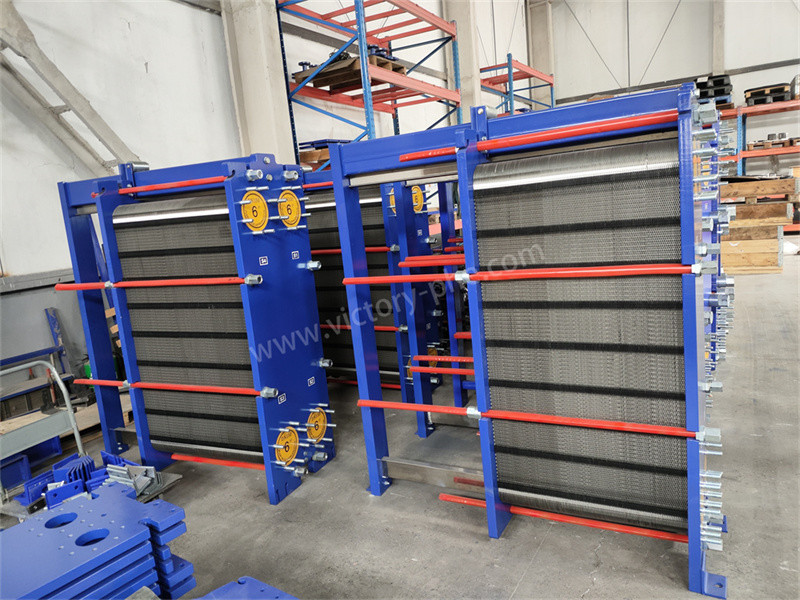

स्टेनलेस स्टील/हैस्टेलॉय/टाइटनियम VN30 पूर्ण वेल्डेड प्लेट हीट एक्सचेंजर (PSHE) पानी तेल दूध गैस गर्मी हस्तांतरण के लिए

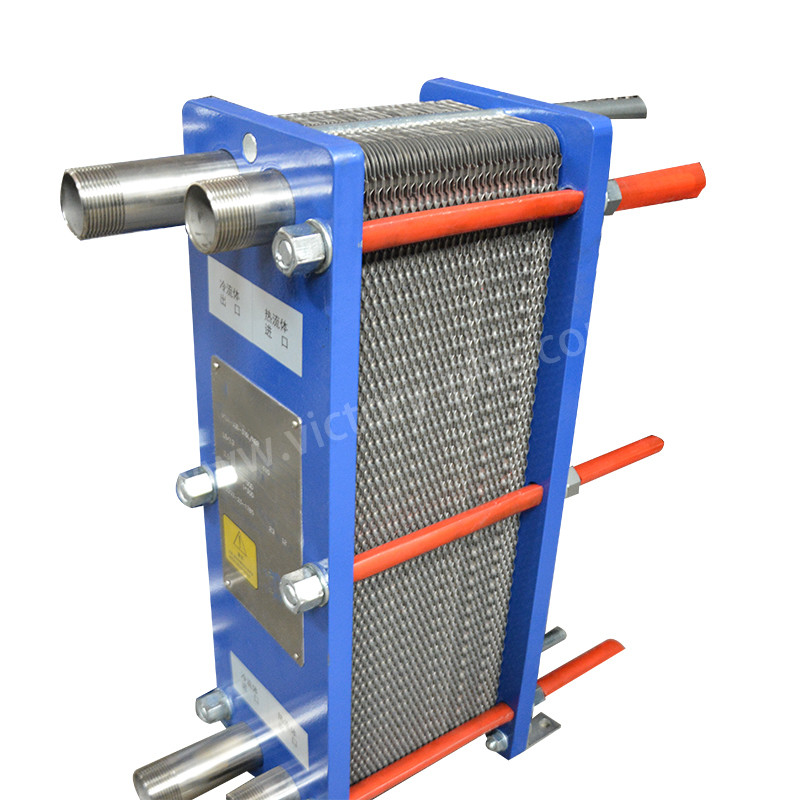

प्लेट हीट एक्सचेंजर
प्लेट हीट एक्सचेंजर एक प्रकार का हीट एक्सचेंजर है जो दो तरल पदार्थों के बीच गर्मी स्थानांतरित करने के लिए धातु की प्लेटों का उपयोग करता है। तरल पदार्थों को आमतौर पर प्लेटों द्वारा अलग किया जाता है ताकि उन्हें मिश्रण से रोका जा सके।ये एक्सचेंजर प्लेटों के बड़े सतह क्षेत्र के कारण गर्मी हस्तांतरण में कुशल हैंवे आमतौर पर एचवीएसी सिस्टम, प्रशीतन, खाद्य प्रसंस्करण और अन्य औद्योगिक अनुप्रयोगों में उपयोग किए जाते हैं।
प्लेट हीट एक्सचेंजर का कार्य एक तरल पदार्थ से दूसरे तरल पदार्थ में गर्मी स्थानांतरित करना है।यह प्लेटों की एक श्रृंखला का उपयोग करके प्राप्त किया जाता है जो उनके बीच छोटे अंतराल के साथ एक साथ ढेर किए जाते हैंएक तरल पदार्थ प्लेटों द्वारा गठित वैकल्पिक चैनलों के माध्यम से बहता है, जबकि दूसरा तरल पदार्थ शेष चैनलों के माध्यम से बहता है।यह दो तरल पदार्थों के बीच गर्मी का आदान-प्रदान करने के लिए एक कुशल तरीका है.
प्लेट हीट एक्सचेंजर्स के कई प्रकार हैंः
1. फिक्स्ड प्लेट हीट एक्सचेंजर (गस्केट प्लेट हीट एक्सचेंजर):इस प्रकार के हीट एक्सचेंजर में हीट रेसिस्टेंट रबर या जंग रेसिस्टेंट सामग्री वाली प्लेट्स का उपयोग किया जाता है।इन प्लेटों द्रव प्रवाह के लिए चैनलों का गठन करने के लिए बोल्ट और क्लैंप washers के साथ एक साथ इकट्ठा कर रहे हैं.
2. परफेक्ट प्लेट हीट एक्सचेंजर (ब्राडेड प्लेट हीट एक्सचेंजर):यह हीट एक्सचेंजर प्लेटों से बना है जो जुड़े हुए हैं।
3. वेल्डेड प्लेट हीट एक्सचेंजर:इस प्रकार के हीट एक्सचेंजर में कनेक्टेड प्लेट्स का प्रयोग किया जाता है।
4. सर्पिल प्लेट हीट एक्सचेंजर:यह हीट एक्सचेंजर घुमावदार प्लेटों का उपयोग करता है।
प्लेट हीट एक्सचेंजर्स का उपयोग वायु और खाद्य उद्योगों में प्रक्रियाओं को विभिन्न तरीकों से बेहतर बनाने के लिए किया जा सकता हैः
विमानन उद्योगः
1हीटिंग और कूलिंग:प्लेट हीट एक्सचेंजर्स का उपयोग एचवीएसी सिस्टम में हवा को गर्म या ठंडा करने के लिए किया जा सकता है, जिससे ऊर्जा दक्षता में सुधार होता है और आरामदायक इनडोर तापमान बनाए रखा जाता है।
2. गर्मी वसूली:वेंटिलेशन प्रणालियों में, प्लेट हीट एक्सचेंजर आने वाली ताजी हवा को पूर्व-गर्म करने के लिए बाहर जाने वाली हवा से गर्मी को पुनर्प्राप्त कर सकते हैं, जिससे ऊर्जा की खपत कम हो जाती है।
3वायु सुखानेःप्लेट हीट एक्सचेंजर हवा के तापमान और आर्द्रता को नियंत्रित करके वायु सुखाने की प्रक्रियाओं में मदद कर सकते हैं।
खाद्य उद्योग:
1. पाश्चराइजेशन:प्लेट हीट एक्सचेंजर का उपयोग दूध, रस और सॉस जैसे तरल पदार्थों को विशिष्ट तापमान पर गर्म करके उत्पाद की गुणवत्ता को संरक्षित करते हुए हानिकारक बैक्टीरिया को मारने के लिए किया जाता है।
2ठंडा करना:इनका उपयोग प्रसंस्करण के बाद खाद्य उत्पादों को जल्दी ठंडा करने के लिए किया जा सकता है ताकि शेल्फ जीवन को बढ़ाया जा सके और ताजगी बनी रहे।
3ताप:प्लेट हीट एक्सचेंजर खाद्य प्रसंस्करण कार्यों के लिए सटीक और कुशल हीटिंग प्रदान कर सकते हैं, जिससे उत्पादों की निरंतर गुणवत्ता और सुरक्षा सुनिश्चित होती है।
इन उद्योगों में प्लेट हीट एक्सचेंजर का उपयोग करके, बेहतर ऊर्जा दक्षता, उत्पाद की गुणवत्ता और परिचालन प्रभावशीलता के लिए प्रक्रियाओं को अनुकूलित किया जा सकता है।
| मॉडल |
मानक अधिकतम प्रवाह दर m3/h |
इकट्ठे टुकड़ों की अधिकतम संख्या एन |
क्लैंपिंग का आकार ए |
अधिकतम लंबाई L1 |
| वीएन30 | 1600 | 615 | N*(3.2+X) | 4676.5 |
| गैसकेट प्लेट हीट एक्सचेंजर का उत्पाद पैरामीटर | |
| पद | प्लेट हीट एक्सचेंजर |
| ब्रांड | विजय |
| प्लेट सामग्री | टाइटेनियम/निकल/हस्टोली/स्टेनलेस स्टील 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| गास्केट सामग्री | NBR HNBR EPDM HEPDM VITON FKM सिलिकॉन |
| फ्रेम सामग्री | पेंट कार्बन स्टील |
| फ्रेम रंग | नीला या अनुकूलित रंग |
| कनेक्शन का प्रकार | फ्लैंज या धागा |
| फ्लैंज मानक | ANSI ASME BS BA JIS DIN जीबी आईएसओ |
| कसने वाला बोल्ट | M24 M30 M39 |
| डिजाइन दबाव | अधिकतम 20 एमपीए, न्यूनतम 10 एमपीए |
| कार्य दबाव | सामान्य 12.5Mpa |
| एमओक्यू | 1 सेट |

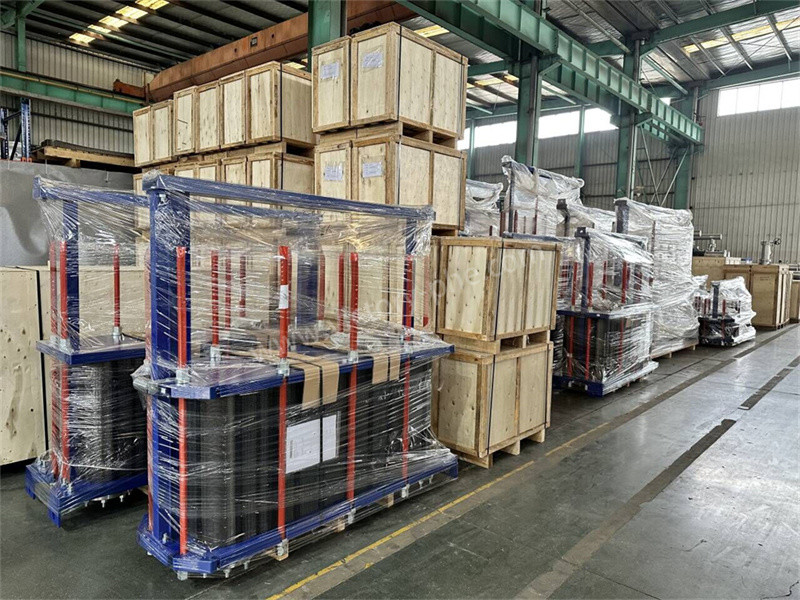

| पैकेज | पॉलीवुड केस |
| वारंटी | एक वर्ष |
| ओईएम | प्रतिस्थापन कर सकते हैं |
| प्लेट सामग्री | उपयुक्त तरल पदार्थ |
| स्टेनलेस स्टील (SUS304, 316L आदि) | शुद्ध जल, नदी जल, खाद्य नमक जल, खनिज तेल |
| टाइटेनियम, Ti-pd | नमकीन पानी, समुद्री पानी, खारा पानी |
| SMO254 | पतला सल्फरिक एसिड, नमक पानी का घोल, अकार्बनिक जलीय घोल |
| नि | उच्च तापमान, कास्टिक सोडा की उच्च सांद्रता |
| हेस्टेलॉय (C276, C22) | केंद्रित सल्फ़्यूरिक एसिड, हाइड्रोक्लोरिक एसिड, फॉस्फोरिक एसिड |
| मुख्य शरीर की गास्केट | ऑपरेटिंग तापमान (°C) | उपयुक्त तरल पदार्थ |
| एनबीआर | -15 ~ +135 | जल, समुद्री जल, खनिज नमक, नमकीन |
| ईपीडीएम | -25 ~ +180 | गर्म पानी, वाष्प, एसिड, बेस |
| F26 | -25 ~ +230 | अम्ल, आधार, द्रव |
| एफ़टीपी | 0 ~ +160 | अम्ल, बेस, उच्च तापमान तेल, वाष्प |
| प्लेट का प्रकार | आवेदन |
| लोअर रनर (बी) | गर्मी हस्तांतरण माध्यम का तापमान गिरावट बहुत बड़ा, लॉगरिथम का तापमान अंतर बहुत छोटा |
| उच्च धावक (एच) | चिपचिपापन की मांग, फाइब्रोइड, दबाव में गिरावट बहुत कम |
प्रश्न और उत्तर
प्रश्न: क्या उत्पाद की वारंटी है?
एकः हाँ, हमारे उत्पादों के लिए एक निश्चित अवधि के लिए एक वारंटी के साथ आते हैं। विस्तृत वारंटी जानकारी आमतौर पर उत्पाद पैकेजिंग या मैनुअल में शामिल है। यदि आप उपयोग के दौरान किसी भी गुणवत्ता की समस्याओं का सामना करते हैं, तो हम आपके साथ संपर्क करेंगे।कृपया तुरंत हमारी ग्राहक सेवा टीम से संपर्क करें, और हम आपको आवश्यक बिक्री के बाद सेवा प्रदान करेंगे।
प्रश्न: इस उत्पाद के आयाम क्या हैं?
A: उत्पाद के विस्तृत आयाम उत्पाद पृष्ठ पर विवरण अनुभाग में पाए जा सकते हैं। आम तौर पर, हम उत्पाद की लंबाई, चौड़ाई और ऊंचाई सूचीबद्ध करते हैं।यदि आपको अधिक विशिष्ट आकार की जानकारी या अन्य माप की आवश्यकता है, कृपया हमारी ग्राहक सेवा टीम से संपर्क करें, और वे आपकी सहायता करने में प्रसन्न होंगे।
प्रश्न: क्या थोक या थोक खरीद के लिए छूट उपलब्ध है?
एकः हाँ, हम थोक और थोक खरीद के लिए छूट प्रदान करते हैं। यदि आप बड़ी मात्रा में आइटम खरीदने या थोक व्यापार में संलग्न होने में रुचि रखते हैं, तो हम आपको एक सस्ती छूट प्रदान करते हैं।कृपया थोक छूट और न्यूनतम खरीद मात्रा के बारे में जानकारी के लिए हमारी ग्राहक सेवा टीम से संपर्क करें.
