टाइटेनियम अल्फालवल हीट एक्सचेंजर प्लेट

उत्पाद का वर्णन

क्षरण प्रतिरोधी टाइटेनियम और टाइटेनियम-पैलाडियम मिश्र धातु हीट एक्सचेंजर प्लेट अल्फालावल हीट एक्सचेंजर के लिए

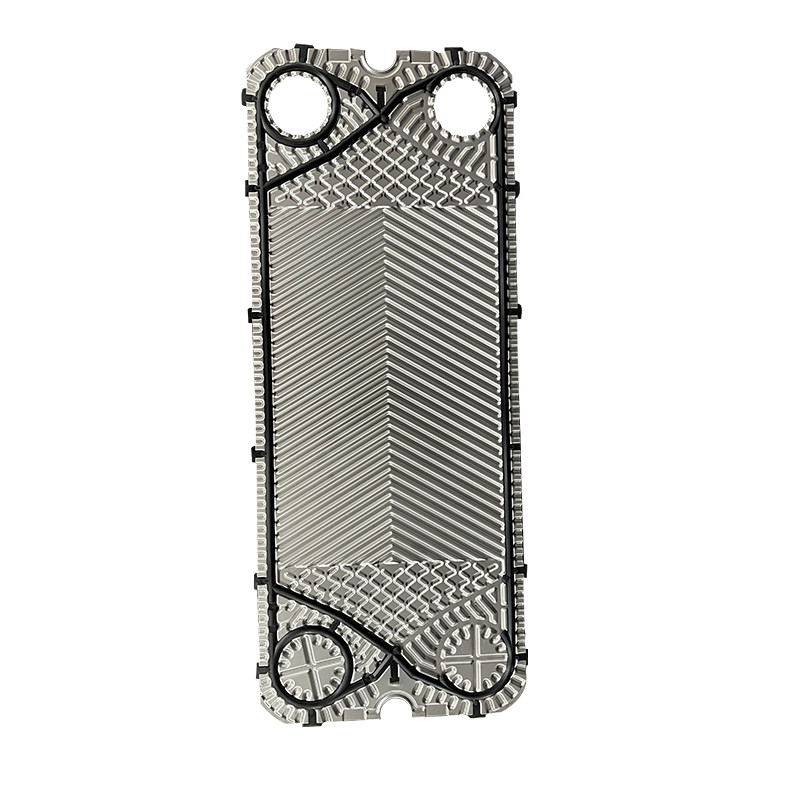

हीट एक्सचेंजर प्लेट

1. प्लेट हीट एक्सचेंजर्स प्लेट हीट एक्सचेंजर्स में विशेष रूप से डिजाइन किए गए घटक हैं जिनका उपयोग मीडिया को अलग करने और हीट एक्सचेंज की सुविधा के लिए किया जाता है। वे प्लेट हीट एक्सचेंजर्स के आवश्यक भाग हैं।
2. प्लेट हीट एक्सचेंजर्स की प्लेटें धातु की शीटों को घुमावदार, सीलिंग ग्रूव और कोने के छेद के साथ दबाने से बनाई जाती हैं। वे महत्वपूर्ण गर्मी हस्तांतरण तत्वों के रूप में कार्य करते हैं।लहरों न केवल गर्मी हस्तांतरण में सुधार लेकिन यह भी पतली प्लेटों की कठोरता में वृद्धि, इस प्रकार प्लेट हीट एक्सचेंजर के दबाव प्रतिरोध में सुधार होता है। इसके अतिरिक्त, लहरों द्वारा प्रेरित अशांत प्रवाह जमा या फोल्डिंग के गठन को कम करने में मदद करता है,एक निश्चित डिग्री "स्वयं-सफाई" प्रभाव प्रदान करना.

उत्पाद मुख्य रूप से / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP आदि के लिए उपयुक्त हैं।

आवेदन

प्लेट हीट एक्सचेंजर प्लेट मोटाई विन्यास

• एआईएसआई 304 आमतौर पर 0.4 या 0.5 मिमी मोटी होती है
• एआईएसआई 316 हमेशा 0.5 और 0.6 मिमी है
• 254 एसएमओ (उच्च मिश्र धातु) आम तौर पर 0.6 मिमी
• टाइटेनियम प्लेट हमेशा 0.5 और 0.6 मिमी होती है
• कुछ में मोटी प्लेटें होती हैं (उच्च दबाव अनुप्रयोगों के लिए)
• कुछ पीएचई में 0.4 मिमी (कम दबाव ऑपरेशन) होता है
• हेस्टेलॉय सी-276 (निकल मिश्र धातु) आम तौर पर 0.6 मिमी

उत्पादन प्रक्रिया:

• कच्चे माल की तैयारी: उच्च गुणवत्ता वाले स्टेनलेस स्टील प्लेटों को उनके उत्कृष्ट संक्षारण प्रतिरोध और थर्मल चालकता के कारण कच्चे माल के रूप में चुना जाता है।प्लेट की मोटाई उत्पाद विनिर्देशों और डिजाइन आवश्यकताओं के आधार पर निर्धारित की जाती है.
• काटने और समतल करना: स्टेनलेस स्टील की प्लेटों को डिजाइन आवश्यकताओं को पूरा करने के लिए मशीन टूल्स का उपयोग करके सटीक रूप से काटा जाता है। काटने के बाद, एक चिकनी और समान सतह सुनिश्चित करने के लिए स्तर उपचार किया जाता है।

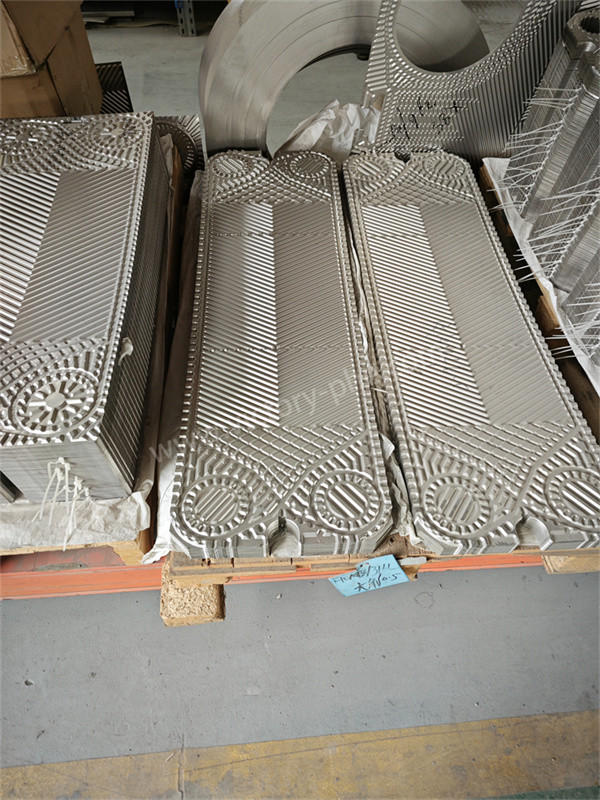

• मुहर लगाना: एक हाइड्रोलिक प्रेस का उपयोग करके विशिष्ट हेरिंगबोन पैटर्न बनाने के लिए समतल प्लेटों को स्टैम्पिंग किया जाता है। परिणामस्वरूप प्लेटों में एक उच्च अशांति गुणांक होता है, जो कुशल गर्मी हस्तांतरण को बढ़ावा देता है।प्लेट विरूपण या क्षति को रोकने के लिए मुद्रांकन प्रक्रिया के दौरान सटीक नियंत्रण बनाए रखा जाता है.
• सतह उपचार: प्लेटों को जंग प्रतिरोध और गर्मी हस्तांतरण प्रदर्शन को बढ़ाने के लिए पॉलिशिंग, सैंडब्लास्टिंग या कोटिंग जैसे सतह उपचार से गुजरना पड़ता है।उपचार पद्धति का चयन विशिष्ट आवश्यकताओं पर निर्भर करता है.

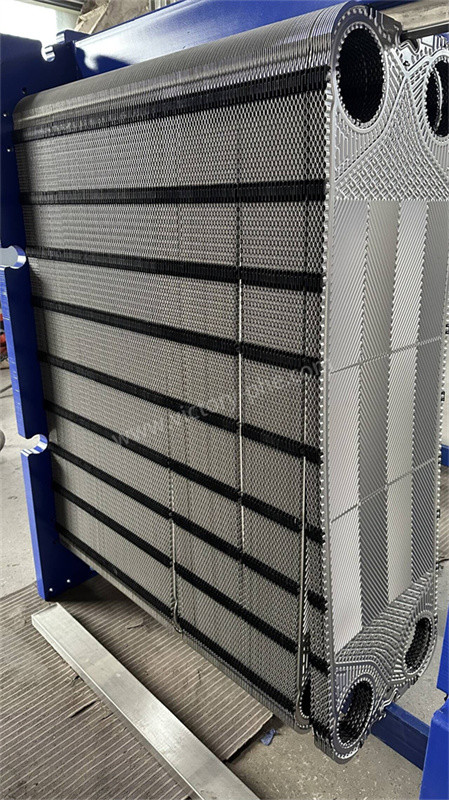

• इकट्ठा और निरीक्षण: प्लेटों को डिजाइन आवश्यकताओं के अनुसार इकट्ठा किया जाता है, रबर गास्केट सील के साथ एक हटाने योग्य प्लेट हीट एक्सचेंजर या आर्गन आर्क वेल्डिंग के माध्यम से पूरी तरह से वेल्डेड प्लेट हीट एक्सचेंजर बनाते हैं।विधानसभा के दौरान तंग फिट और अंतराल की अनुपस्थिति सुनिश्चित की जाती है. एक कठोर प्रदर्शन दबाव परीक्षण विधानसभा के बाद आयोजित किया जाता है और एक कारखाने की रिपोर्ट गुणवत्ता मानकों के अनुपालन का सत्यापन करने के लिए जारी की जाती है
