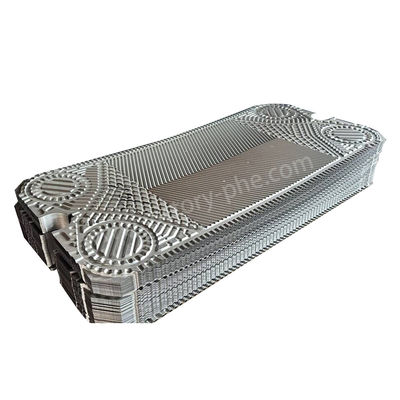

टाइटेनियम सोंडेक्स हीट एक्सचेंजर प्लेट

उत्पाद का वर्णन

टाइटेनियम और टाइटेनियम-पैलाडियम मिश्र धातु के लिए हीट एक्सचेंजर प्लेटें

सोंडेक्स हीट एक्सचेंजर प्लेट

1. हीट एक्सचेंजर प्लेट हीट एक्सचेंजर के मुख्य घटकों में से एक है। इसकी मुख्य विशेषताएं उच्च गर्मी हस्तांतरण दक्षता, मॉड्यूलर डिजाइन, समान द्रव वितरण,सफाई और रखरखाव में आसानी, और मजबूत संक्षारण प्रतिरोध।
2. सोनडेक्स हीट एक्सचेंजर प्लेट्स को थर्मल चालकता को अधिकतम करने के लिए डिज़ाइन किया गया है। वे आमतौर पर कुशल गर्मी हस्तांतरण सुनिश्चित करने के लिए उच्च थर्मल चालकता वाली सामग्रियों से बने होते हैं।

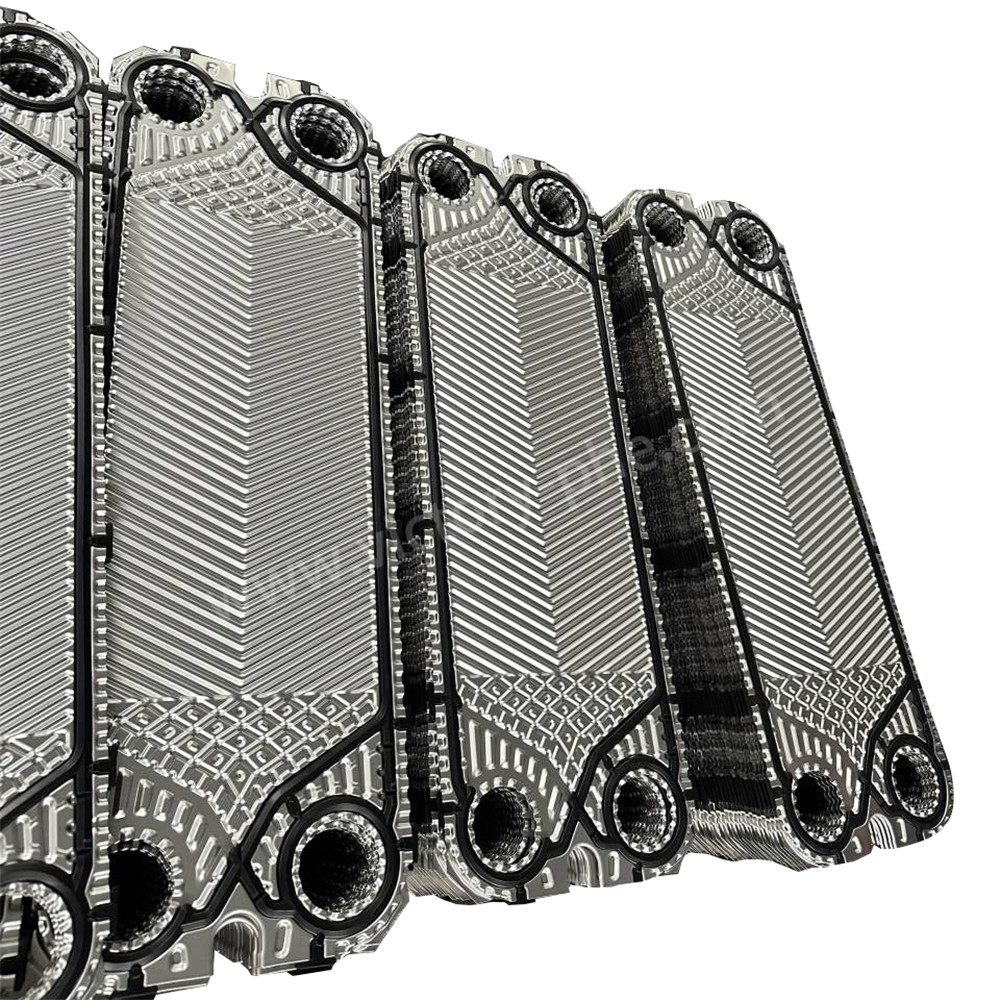

3. कई सोंडेक्स हीट एक्सचेंजर प्लेटों में एक गास्केट डिजाइन होता है, जो दो द्रव प्रवाहों के मिश्रण को रोकने और कुशल गर्मी विनिमय सुनिश्चित करने के लिए प्लेटों के बीच एक कस सील प्रदान करता है।

हीट एक्सचेंजर प्लेट चुनेंः

• हीट एक्सचेंजर्स के लिए प्लेट प्रकारों और तरंग पैटर्न का चयनप्लेटविशेष गर्मी हस्तांतरण परिस्थितियों और आवश्यकताओं पर आधारित होना चाहिए। ऐसी स्थितियों में जहां एक बड़ी प्रवाह दर और एक छोटी अनुमेय दबाव गिरावट है,कम प्रतिरोध वाली प्लेटों का चयन किया जाना चाहिएहटाने योग्य या लेटेड प्लेट हीट एक्सचेंजर्स का चयन हीट ट्रांसफर माध्यम के दबाव और तापमान की स्थितियों के आधार पर निर्धारित किया जाना चाहिए।
• बड़े गर्मी हस्तांतरण क्षेत्र वाले उपकरण के लिए, अत्यधिक छोटे व्यक्तिगत प्लेट क्षेत्र वाले प्लेटों का चयन करना उचित नहीं है।ऐसा इसलिए है क्योंकि प्लेटों के बीच बहुत अधिक प्लेट होने से कम प्रवाह गति हो सकती है, जिससे समग्र ताप हस्तांतरण गुणांक में कमी आती है।

प्रवाह की व्यवस्था और प्रवाह के मार्ग चुनेंः

• प्रवाह व्यवस्था एक ही दिशा में एक ही द्रव प्रवाह जहां एक ही गर्मी एक्सचेंजर में समानांतर प्रवाह चैनलों के एक समूह को संदर्भित करता है। दूसरी ओर,प्रवाह चैनल एक प्लेट हीट एक्सचेंजर के अंदर आसन्न प्लेट जोड़े द्वारा गठित मार्गों को संदर्भित करते हैं जिसके माध्यम से द्रव प्रवाह होता हैआम तौर पर, कई प्रवाह चैनलों को समानांतर या श्रृंखला में जोड़ा जाता है ताकि ठंडे और गर्म द्रव मार्गों के विभिन्न संयोजन बन सकें।

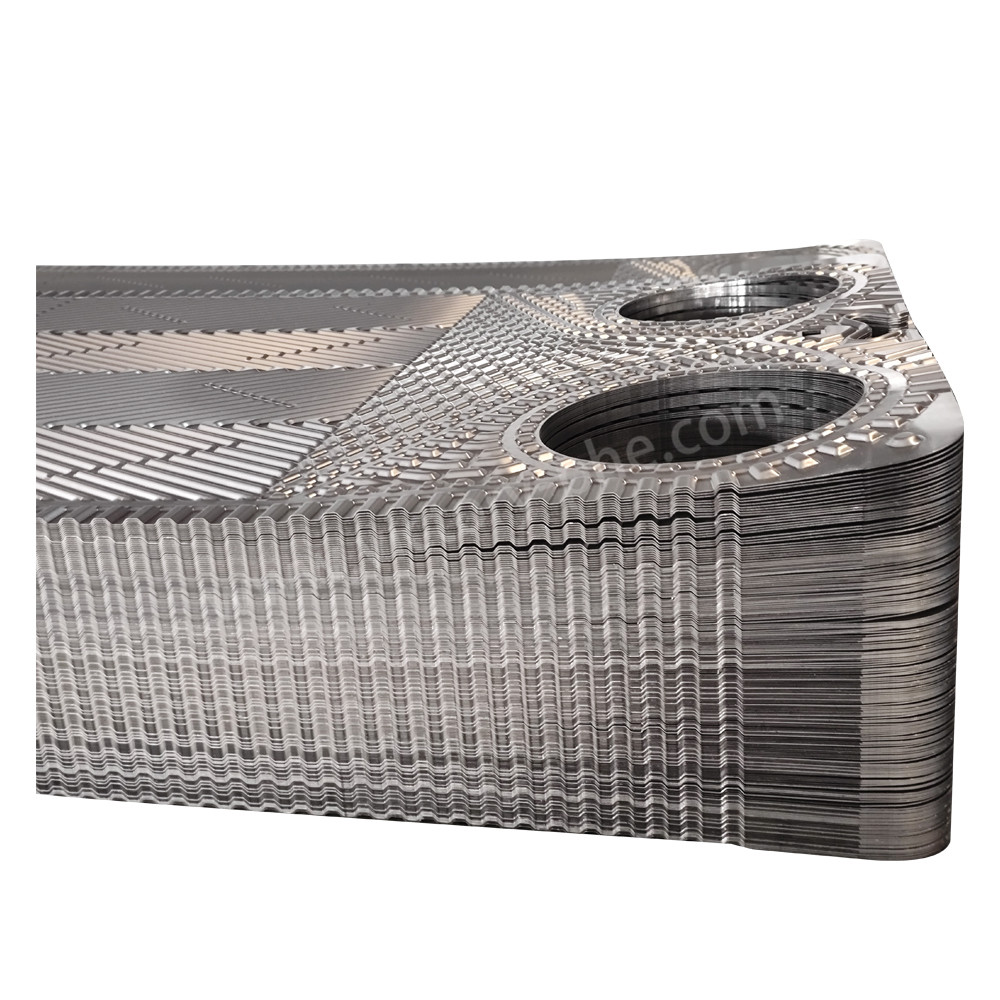

• यह सुनिश्चित करने के लिए कि विशिष्ट आवश्यकताओं के अनुसार प्लेट बंडलों के बीच द्रव प्रवाह हो, प्लेटों के चार कोनों को छिद्रित किया जाता है और विनिर्देशों के अनुसार गास्केट लगाए जाते हैं।प्लेटों को नियमित पैटर्न में व्यवस्थित किया जाता है प्रवाह चैनलों का गठन करने के लिएप्रवाह व्यवस्था के रूप को प्रक्रिया की आवश्यकताओं को पूरा करते हुए गर्मी हस्तांतरण और द्रव प्रतिरोध गणनाओं के आधार पर निर्धारित किया जाना चाहिए।जब गर्मी हस्तांतरण सतह के दोनों ओर संवहन ताप हस्तांतरण गुणांक बराबर या करीब होते हैं, गर्मी हस्तांतरण गुणांक को अधिकतम किया जा सकता है। इसलिए बेहतर गर्मी हस्तांतरण प्रदर्शन प्राप्त करने के लिए,यह वांछनीय है कि ठंडे और गर्म पानी के प्रवाह चैनलों में संवहन ताप हस्तांतरण गुणांक एक दूसरे के बराबर या करीब हों.
