अनुकूलित शेवरॉन प्लेट हीट एक्सचेंजर प्लेट आवश्यक घटक

उत्पाद का वर्णन

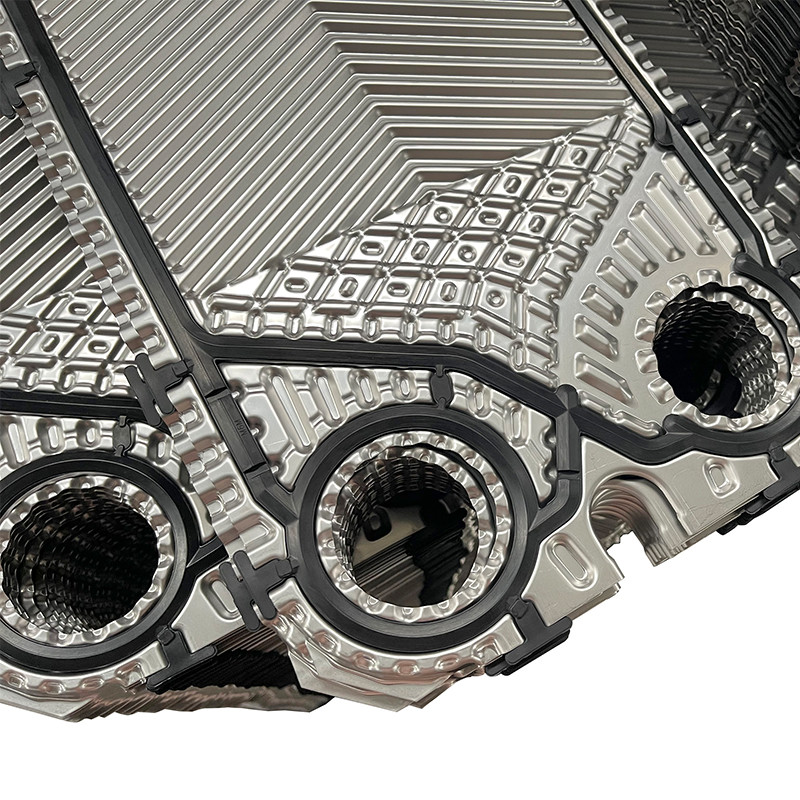

प्लेट हीट एक्सचेंजर मॉडल और ब्रांडों की विस्तृत श्रृंखला के लिए एपीवी एसपीएक्स हीट एक्सचेंजर प्लेट

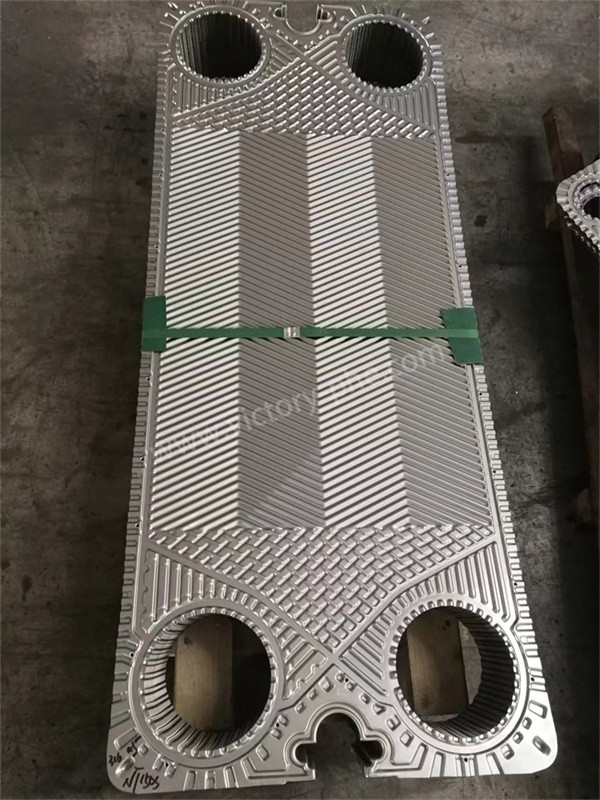

एपीवी/एसपीएक्सहीट एक्सचेंजर प्लेट

1. हीट एक्सचेंजर प्लेट दो तरल पदार्थों के बीच गर्मी स्थानांतरित करने के लिए हीट एक्सचेंजर में उपयोग किए जाने वाले आवश्यक घटक हैं। स्टेनलेस स्टील, टाइटेनियम, या निकल मिश्र धातु जैसे सामग्रियों से बने,ये प्लेटें उच्च थर्मल चालकता और संक्षारण प्रतिरोध प्रदान करती हैंप्लेटों पर विशेष रूप से डिज़ाइन किए गए पैटर्न उथल-पुथल को बढ़ावा देते हैं और गर्मी हस्तांतरण दक्षता को बढ़ाते हैं। प्लेटों को एक ढेर में इकट्ठा किया जाता है, जिससे गर्म और ठंडे तरल पदार्थों के माध्यम से प्रवाह करने के लिए चैनल बनते हैं,कुशल ताप विनिमय को सक्षम करनाविभिन्न उद्योगों में हीट एक्सचेंजर प्लेट महत्वपूर्ण भूमिका निभाती है, एचवीएसी प्रणालियों, रासायनिक प्रसंस्करण, बिजली उत्पादन और प्रशीतन अनुप्रयोगों में गर्मी हस्तांतरण का अनुकूलन करती है।

2. उत्पाद मुख्य रूप से / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP आदि के लिए उपयुक्त हैं।

आवेदन

उत्पादन प्रक्रिया:

• कच्चे माल की तैयारी: उच्च गुणवत्ता वाले स्टेनलेस स्टील प्लेटों को उनके उत्कृष्ट संक्षारण प्रतिरोध और थर्मल चालकता के कारण कच्चे माल के रूप में चुना जाता है।प्लेट की मोटाई उत्पाद विनिर्देशों और डिजाइन आवश्यकताओं के आधार पर निर्धारित की जाती है.
• काटने और समतल करना: स्टेनलेस स्टील की प्लेटों को डिजाइन आवश्यकताओं को पूरा करने के लिए मशीन टूल्स का उपयोग करके सटीक रूप से काटा जाता है। काटने के बाद, एक चिकनी और समान सतह सुनिश्चित करने के लिए स्तर उपचार किया जाता है।
• मुहर लगाना: एक हाइड्रोलिक प्रेस का उपयोग करके विशिष्ट हेरिंगबोन पैटर्न बनाने के लिए समतल प्लेटों को स्टैम्पिंग किया जाता है। परिणामस्वरूप प्लेटों में एक उच्च अशांति गुणांक होता है, जो कुशल गर्मी हस्तांतरण को बढ़ावा देता है।प्लेट विरूपण या क्षति को रोकने के लिए मुद्रांकन प्रक्रिया के दौरान सटीक नियंत्रण बनाए रखा जाता है.
• सतह उपचार: प्लेटों को जंग प्रतिरोध और गर्मी हस्तांतरण प्रदर्शन को बढ़ाने के लिए पॉलिशिंग, सैंडब्लास्टिंग या कोटिंग जैसे सतह उपचार से गुजरना पड़ता है।उपचार पद्धति का चयन विशिष्ट आवश्यकताओं पर निर्भर करता है.
• इकट्ठा और निरीक्षण: प्लेटों को डिजाइन आवश्यकताओं के अनुसार इकट्ठा किया जाता है, रबर गास्केट सील के साथ एक हटाने योग्य प्लेट हीट एक्सचेंजर या आर्गन आर्क वेल्डिंग के माध्यम से पूरी तरह से वेल्डेड प्लेट हीट एक्सचेंजर बनाते हैं।विधानसभा के दौरान तंग फिट और अंतराल की अनुपस्थिति सुनिश्चित की जाती है. एक कठोर प्रदर्शन दबाव परीक्षण विधानसभा के बाद आयोजित किया जाता है और एक कारखाने की रिपोर्ट गुणवत्ता मानकों के अनुपालन का सत्यापन करने के लिए जारी की जाती है

संचालन सिद्धांत:

प्लेट हीट एक्सचेंजर में एक नए प्रकार के उच्च कुशल हीट एक्सचेंजर के निर्माण के लिए एक निश्चित लहराती आकार के धातु प्लेटों को ढेर करना शामिल है।प्लेट हीट एक्सचेंजर की संरचना में गास्केट शामिल हैं, clamping plates (movable end plate, fixed end plate), और एक फ्रेम (ऊपरी और निचले गाइड रॉड, सामने समर्थन स्तंभ) ।ठंडे और गर्म तरल पदार्थों के लिए अलग-अलग चैनल बनानाठंडे और गर्म तरल पदार्थ अपनी-अपनी नहरों में बहते हैं और वांछित तापमान प्राप्त करने के लिए आसन्न प्लेटों के साथ गर्मी का आदान-प्रदान करते हैं।

प्रत्येक प्लेट के चारों कोनों में छेद होते हैं, और जब वे एक प्लेट बंडल में इकट्ठे होते हैं, तो वे तरल पदार्थों के लिए वितरण और संग्रह चैनल बनाते हैं।ठंडे और गर्म तरल पदार्थों के बीच गर्मी विनिमय के बाद, वे अपने संबंधित संग्रह चैनलों में लौटते हैं और पुनः उपयोग के लिए परिसंचरण करते हैं।
