एपीवी एसपीएक्स के लिए शेवरॉन गस्केट प्लेट प्रकार के हीट एक्सचेंजर पार्ट्स

उत्पाद का वर्णन

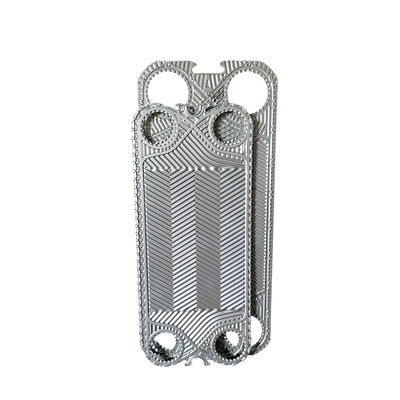

स्टेनलेस स्टील में APV SPX//ACCESSEN/GEA के लिए जंग रोधी हीट एक्सचेंजर प्लेट

एपीवी/एसपीएक्सहीट एक्सचेंजर प्लेट

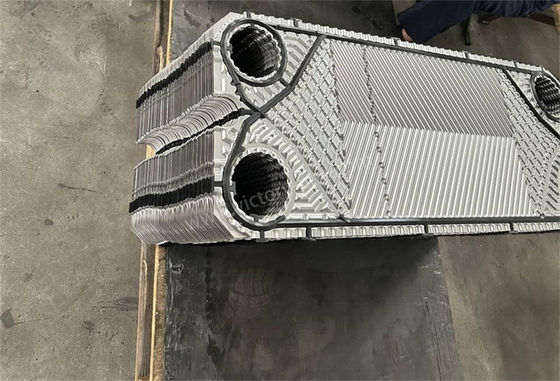

1. हीट एक्सचेंजर प्लेटों में चार कोने के छेद होते हैं जिनके माध्यम से हीट ट्रांसफर में शामिल दो तरल पदार्थ गुजरते हैं।धातु प्लेटों एक फ्रेम है कि एक तरफ एक स्थिर प्लेट और एक चल clamping प्लेट है के भीतर स्थापित कर रहे हैं, और उन्हें क्लैंपिंग बोल्ट का उपयोग करके कस दिया जाता है। प्लेटों में सीलिंग गास्केट होते हैं, जो तरल पदार्थ चैनलों को सील करते हैं और तरल पदार्थों को अपने संबंधित मार्गों में बारी-बारी से बहने के लिए निर्देशित करते हैं,ताप विनिमय को सुविधाजनक बनानातरल पदार्थों की प्रवाह दर, भौतिक गुण, दबाव में गिरावट और तापमान अंतर हीट एक्सचेंजर के लिए आवश्यक प्लेटों की संख्या और आकार को निर्धारित करते हैं।
2. हीट एक्सचेंजर प्लेटों का निर्माण एक बार के स्टैम्पिंग प्रक्रिया के लिए अत्यंत सटीक मोल्ड का उपयोग करके किया जाता है। केवल एक ही चरण में गठित प्लेटों में एक ही स्तर की सटीकता होती है।यह प्लेटों के बीच समान धातु-से-धातु संपर्क सुनिश्चित करता है, प्लेट हीट एक्सचेंजर को उच्च दबावों के तहत प्रभावी ढंग से काम करने और सिस्टम से दबाव झटकों का सामना करने की अनुमति देता है।

3. उत्पाद मुख्य रूप से / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP आदि के लिए उपयुक्त हैं।

आवेदन

प्लेट हीट एक्सचेंजर प्लेट मोटाई विन्यास

• एआईएसआई 304 आमतौर पर 0.4 या 0.5 मिमी मोटी होती है
• एआईएसआई 316 हमेशा 0.5 और 0.6 मिमी है
• 254 एसएमओ (उच्च मिश्र धातु) आम तौर पर 0.6 मिमी
• टाइटेनियम प्लेट हमेशा 0.5 और 0.6 मिमी होती है
• कुछ में मोटी प्लेटें होती हैं (उच्च दबाव अनुप्रयोगों के लिए)
• कुछ पीएचई में 0.4 मिमी (कम दबाव ऑपरेशन) होता है
• हेस्टेलॉय सी-276 (निकल मिश्र धातु) आम तौर पर 0.6 मिमी

संचालन सिद्धांत:

• प्लेट हीट एक्सचेंजर में एक नए प्रकार के उच्च कुशल हीट एक्सचेंजर के निर्माण के लिए एक निश्चित लहराती आकार के धातु प्लेटों को ढेर करना शामिल है।प्लेट हीट एक्सचेंजर की संरचना में गास्केट शामिल हैं, clamping plates (movable end plate, fixed end plate), और एक फ्रेम (ऊपरी और निचले गाइड रॉड, सामने समर्थन स्तंभ) ।ठंडे और गर्म तरल पदार्थों के लिए अलग-अलग चैनल बनानाठंडे और गर्म तरल पदार्थ अपनी-अपनी नहरों में बहते हैं और वांछित तापमान प्राप्त करने के लिए आसन्न प्लेटों के साथ गर्मी का आदान-प्रदान करते हैं।
• प्रत्येक प्लेट के चारों कोनों में छेद होते हैं, और जब वे एक प्लेट बंडल में इकट्ठे होते हैं, तो वे तरल पदार्थों के लिए वितरण और संग्रह चैनल बनाते हैं।ठंडे और गर्म तरल पदार्थों के बीच गर्मी विनिमय के बाद, वे अपने संबंधित संग्रह चैनलों में लौटते हैं और पुनः उपयोग के लिए परिसंचरण करते हैं।
