ट्रांटर प्लेट हीट एक्सचेंजर पार्ट्स मोलिब्डेनम टाइटेनियम हैस्टेलॉय

उत्पाद का वर्णन

ट्रांटर हीट एक्सचेंजर प्लेट GC26 GX100 स्टेनलेस स्टील टाइटेनियम हेस्टेलॉय निकेल मोलिब्डेनम से बना

सोंडेक्स हीट एक्सचेंजर प्लेट

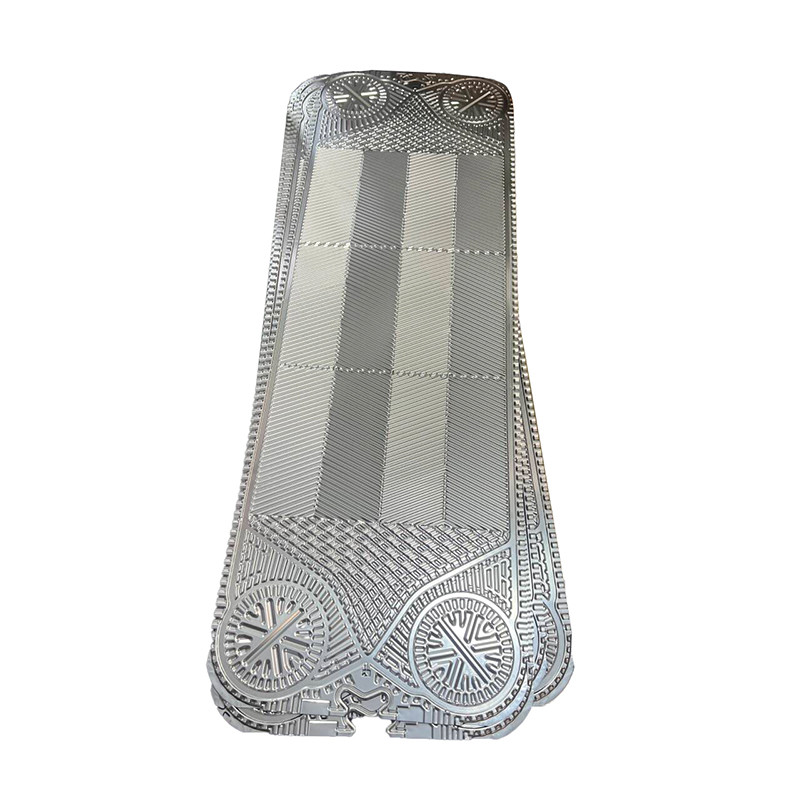

1. हीट एक्सचेंजर प्लेट विशेष रूप से प्लेट हीट एक्सचेंजर में तरल पदार्थों को अलग करने और हीट एक्सचेंज की सुविधा के लिए डिज़ाइन की गई हैं। तीन मुख्य प्रकार के हीट एक्सचेंजर प्लेट हैंःहेरिंगबोन वाले तरंगदार प्लेट, क्षैतिज सपाट तरंगदार पट्टियाँ, और उभरा हुआ पट्टियाँ।

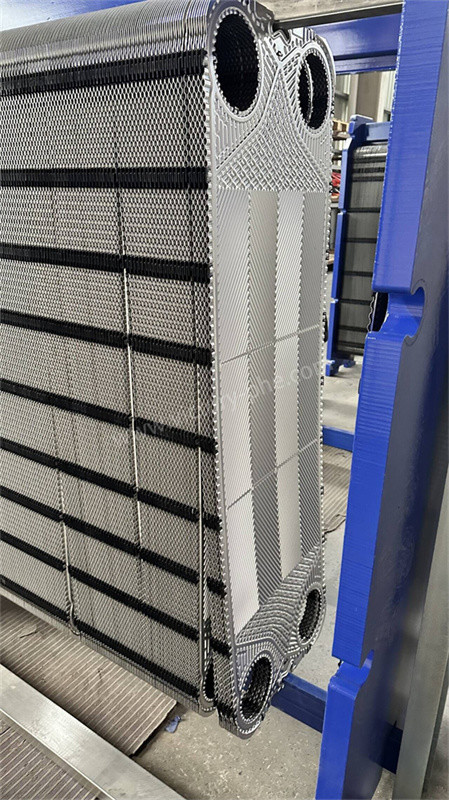

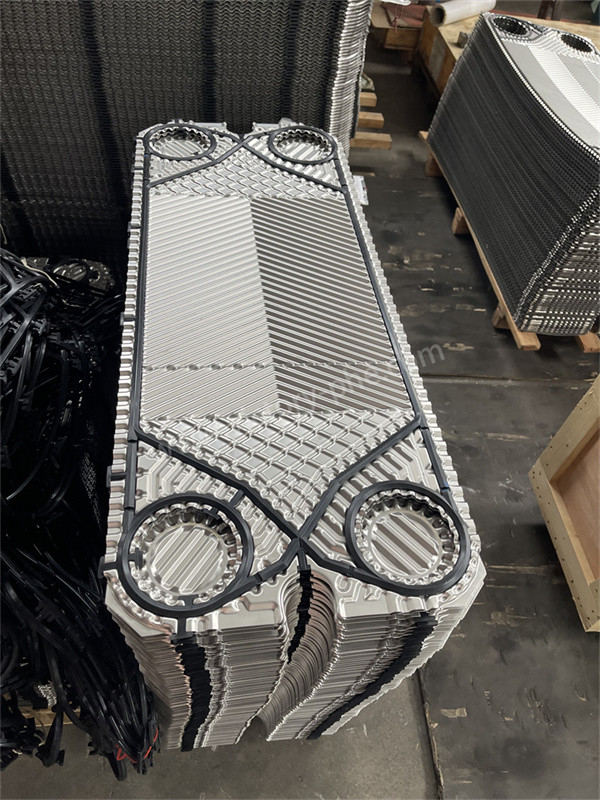

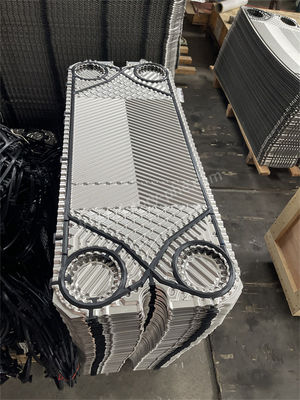

2. एक गस्केट प्लेट हीट एक्सचेंजर में कई स्टैम्प्ड वेवरेट पतली प्लेटें होती हैं, जिन्हें निर्दिष्ट अंतराल पर ढेर किया जाता है और गस्केट के साथ सील किया जाता है।प्लेटों और गास्केट एक फ्रेम और कसने शिकंजा का उपयोग कर एक साथ दबाया जाता हैप्लेटों और गास्केटों के चार कोने के छेद तरल पदार्थ वितरण और संग्रह के लिए चैनल बनाते हैं। यह डिजाइन प्रभावी रूप से गर्म और ठंडे तरल पदार्थों को अलग करता है,उन्हें प्रत्येक प्लेट के दोनों ओर संबंधित चैनलों में बहने और गर्मी विनिमय के अधीन होने की अनुमति देता है.

संचालन का सिद्धांत:

• प्लेट हीट एक्सचेंजर एक नए प्रकार का उच्च दक्षता वाला हीट एक्सचेंजर है जो एक निश्चित तरंगदार आकार के साथ ढेर धातु की प्लेटों से बना है। संरचना में गास्केट शामिल हैं,संपीड़न प्लेट (चलती अंत प्लेट), फिक्स्ड एंड प्लेट्स) और फ्रेम (ऊपरी और निचले गाइड रॉड), फ्रंट सपोर्ट), प्लेटों को सील किया जाता है और ठंडे/गर्म तरल पदार्थ चैनलों को अलग करने के लिए सीलिंग गास्केट द्वारा निर्देशित किया जाता है।ठंडा/गर्म गर्मी विनिमय माध्यम संबंधित चैनलों के माध्यम से बहती है और अलग प्लेटों के साथ गर्मी का आदान-प्रदान. उपयोगकर्ता के इच्छित तापमान को प्राप्त करने के लिए विनिमय।
• प्रत्येक प्लेट के चारों कोनों में छेद होते हैं। प्लेट को एक बंडल में इकट्ठा करने के बाद, द्रव के लिए एक वितरण पाइप और एक संग्रह पाइप का गठन किया जाता है।ठंडे/गर्म माध्यम के ताप विनिमय के बाद, गर्मी को पुनर्नवीनीकरण के लिए संबंधित संग्रहण पाइपों से वापस किया जाता है।

प्लेट हीट एक्सचेंजर के लिए प्लेट सामग्री का चयनः

1. साधारण नल का पानी:शुद्ध जल अनुप्रयोगों के लिए, स्टेनलेस स्टील 304 आमतौर पर चुना जाता है। हालांकि, कुएं के पानी, नदी के पानी, बंद-लूप परिसंचारी पानी और अन्य जटिल मीडिया के लिए,स्टेनलेस स्टील 316 304 की तुलना में अपने बेहतर संक्षारण प्रतिरोध के कारण पसंद किया जाता हैसमुद्र के पानी के मामले में, उच्च क्लोराइड आयनों की एकाग्रता के कारण शुद्ध टाइटेनियम (जीआर 1) पसंदीदा विकल्प है।सुपर स्टेनलेस स्टील 254SMO का उपयोग 316 से अधिक क्लोराइड आयन सामग्री वाले वातावरण में किया जा सकता है.
2. अम्ल:10% से कम एकाग्रता और 50°C से कम तापमान के साथ पतले सल्फ्यूरिक एसिड के लिए, स्टेनलेस स्टील 316 का उपयोग किया जा सकता है।254SMOफ़ॉस्फ़ोरिक एसिड और हाइड्रोक्लोरिक एसिड के लिए भी यही सिद्धांत लागू होता है।
3. भाप:भाप की स्थिति आम है। दक्षिणी क्षेत्रों में, स्टेनलेस स्टील 316L को आम तौर पर चुना जाता है क्योंकि भाप का तापमान आम तौर पर 120°C से अधिक होता है। उत्तरी क्षेत्रों में, स्टेनलेस स्टील का उपयोग किया जाता है।लागत कारकों पर विचार करना, कुछ ग्राहक स्टेनलेस स्टील 304 का विकल्प चुन सकते हैं।यह ध्यान दिया जाना चाहिए कि उच्च तापमान भाप अनुप्रयोगों में स्टेनलेस स्टील 304 के लंबे समय तक उपयोग के परिणामस्वरूप प्लेट हीट एक्सचेंजर का विरूपण हो सकता है.
4. तेल:सामान्य उपकरण स्नेहन तेल और हाइड्रोलिक तेल अनुप्रयोगों के लिए, स्टेनलेस स्टील 304 उपयुक्त है। उच्च तापमान गर्मी हस्तांतरण तेल के लिए, जहां उच्च तापमान प्रतिरोध की आवश्यकता है,स्टेनलेस स्टील 316 की सिफारिश की जाती है.
