हीट एक्सचेंजर ट्रेंटर प्लेट्स गास्केट मोलिब्डेनम स्टेनलेस स्टील

उत्पाद का वर्णन

GC26 GX100 स्टेनलेस स्टील टाइटेनियम मोलिब्डेनम ट्रांटर हीट एक्सचेंजर प्लेट EPDM गैस्केट के साथ

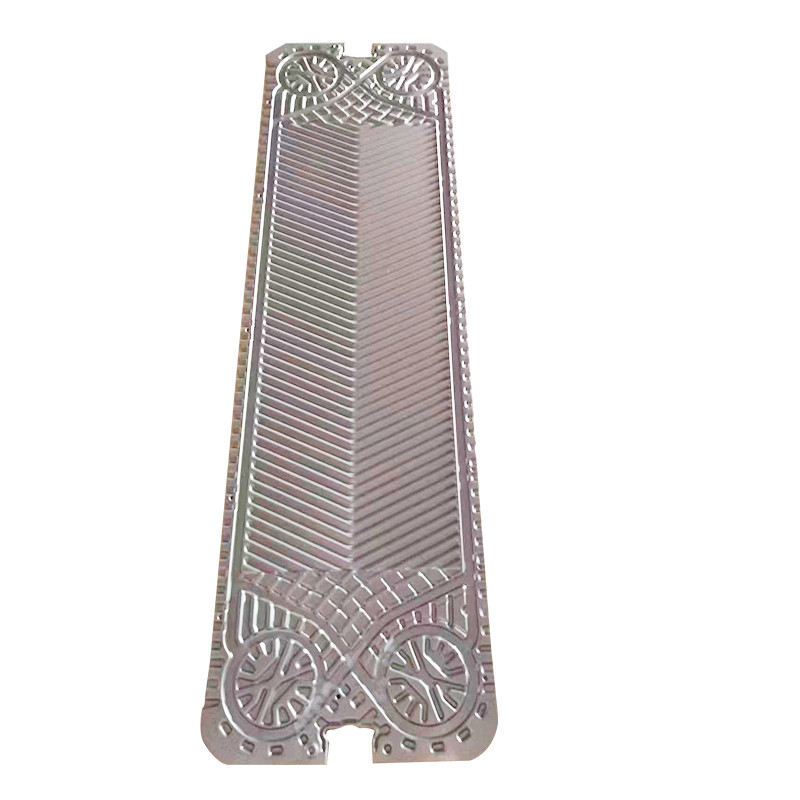

ट्रांटर हीट एक्सचेंजर प्लेट

1. प्लेट हीट एक्सचेंजर एक आधुनिक और कुशल प्रकार का हीट एक्सचेंजर है जो विशिष्ट तरंगदार आकार के धातु प्लेटों की एक श्रृंखला से बना है।यह पेट्रोकेमिकल जैसे उद्योगों में व्यापक अनुप्रयोग पाता है।, मैकेनिकल इंजीनियरिंग, ऑटोमोटिव, खाद्य प्रसंस्करण, बिजली और धातु विज्ञान, जहाज निर्माण, एचवीएसी, और अधिक।

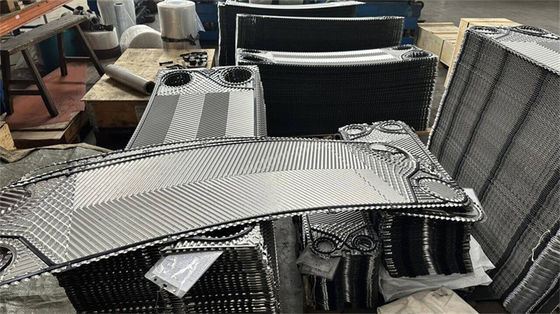

2. हीट एक्सचेंजर प्लेट प्लेट हीट एक्सचेंजर में उपयोग किए जाने वाले विशेष घटक हैं जो तरल पदार्थों को अलग करने और गर्मी विनिमय की सुविधा प्रदान करते हैं। हीट एक्सचेंजर प्लेट के तीन मुख्य रूप हैंःहेरिंगबोन वाले तरंगदार प्लेट, क्षैतिज सपाट तरंगदार पट्टियाँ, और उभरा हुआ पट्टियाँ।

प्लेट हीट एक्सचेंजर के संरचनात्मक घटकः हीट एक्सचेंजर प्लेट, गास्केट, फिक्स्ड कंप्रेशन प्लेट, मूवेबल कंप्रेशन प्लेट, गाइड रॉड, क्लैंपिंग स्टड और नट्स, स्तंभ, मध्यवर्ती विभाजन आदि।

1. हीट एक्सचेंजर प्लेट: एक धातु शीट को लहरों, सीलिंग ग्रूव्स और कोने के छेद के साथ दबाया जाता है, जो गर्मी हस्तांतरण का एक महत्वपूर्ण तत्व है। लहरों से गर्मी हस्तांतरण बढ़ सकता है,पतली पट्टियों की ताकत और कठोरता में वृद्धि, हीट एक्सचेंजर की दबाव सहन करने की क्षमता में सुधार करता है, और हीट एक्सचेंजर सतह पर तरल पदार्थ के अशांत प्रवाह को बढ़ावा देता है, जिससे तलछट और गंदगी का गठन कम होता है।

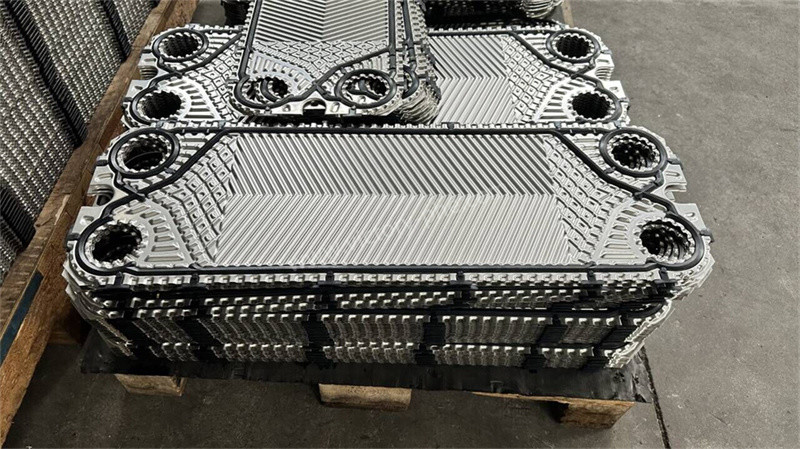

2. गास्केट: प्लेट की सीमा को सील करें ताकि तरल पदार्थ बाहर निकलने से रोका जा सके,और डिजाइन आवश्यकताओं के अनुसार कोने छेद का एक हिस्सा सील करने के लिए अपने संबंधित चैनलों में गर्म और ठंडे तरल पदार्थ के प्रवाह की अनुमति देने के लिए.
3. स्थिर संपीड़न प्लेट और चलती संपीड़न प्लेट: आम तौर पर कार्बन स्टील प्लेट या स्टेनलेस स्टील प्लेट से बने होते हैं,मोटाई दबाव सहन क्षमता के अनुसार निर्धारित की जाती है ताकि यह सुनिश्चित किया जा सके कि हीट एक्सचेंजर प्लेटों को सील और समान रूप से क्लैंप किया जाएस्थिर संपीड़न प्लेट सामने के छोर पर तय है, और चलती संपीड़न प्लेट का उपयोग इसके साथ मिलकर किया जाता है और आसान स्थापना के लिए गाइड रॉड पर स्लाइड किया जा सकता है,विघटन और रखरखाव.
4. गाइड रॉडःक्लैंपिंग प्लेट और स्तंभ पर तय, जिसका उपयोग प्लेट को समर्थन और स्थिति देने के लिए किया जाता है।
5. मध्यवर्ती विभाजन प्लेट: एक प्लेट जो एक प्लेट हीट एक्सचेंजर को दो या अधिक हीट एक्सचेंज सेक्शन में विभाजित करती है। तीन से अधिक तरल पदार्थों के हीट एक्सचेंज के लिए,एक ही फ्रेम पर प्लेट बंडल को दो या कई खंडों में विभाजित किया जा सकता है, और प्रत्येक खंड क्रमशः दो तरल पदार्थों के लिए हीट एक्सचेंज प्रदान कर सकता है। जब केवल दो तरल पदार्थ हीट एक्सचेंज करते हैं, तो कोई मध्यवर्ती विभाजन की आवश्यकता नहीं होती है।
6. क्लैंपिंग स्टॉप्स और नट्स: संपीड़न प्लेट के चारों ओर समान रूप से व्यवस्थित, जिसका उपयोग स्थिर संपीड़न प्लेट और चलती संपीड़न प्लेट के बीच प्लेट को क्लैंप करने के लिए किया जाता है।
7. स्तंभ: प्लेट हीट एक्सचेंजर के वजन का समर्थन करता है और पूरे हीट एक्सचेंजर को एकीकृत करता है।
