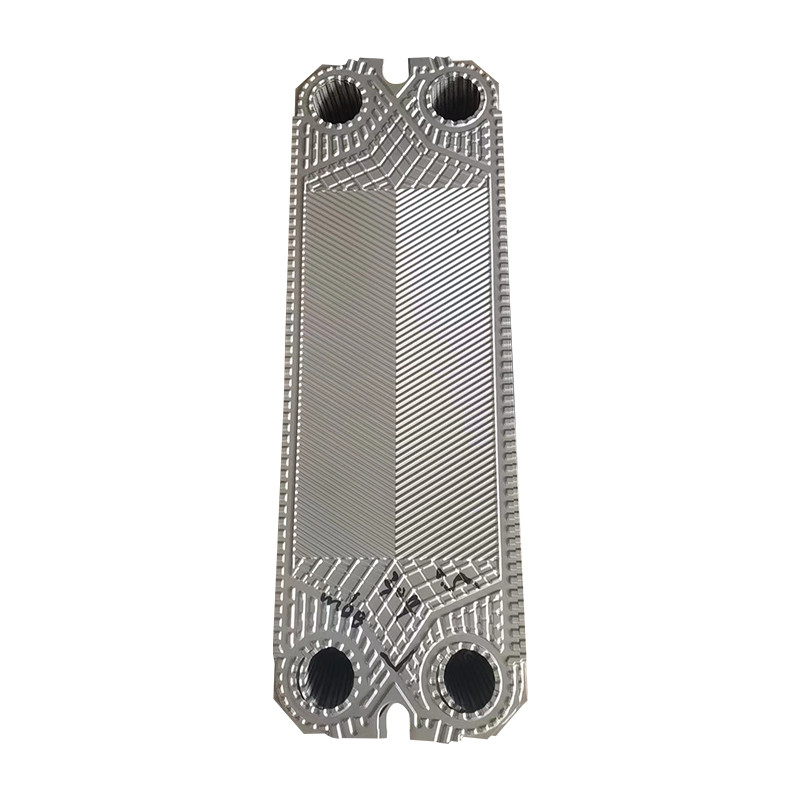

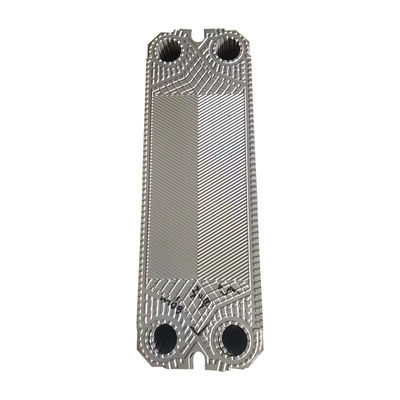

SS304 SS316 Vicarb हीट एक्सचेंजर प्लेट 0.5mm 0.6mm मोटाई

उत्पाद का वर्णन

0.5mm 0.6mm मोटाई SS304 SS316 शीतलन और संघनक के लिए Vicarb हीट एक्सचेंजर प्लेट

विकार्ब हीट एक्सचेंजर प्लेट

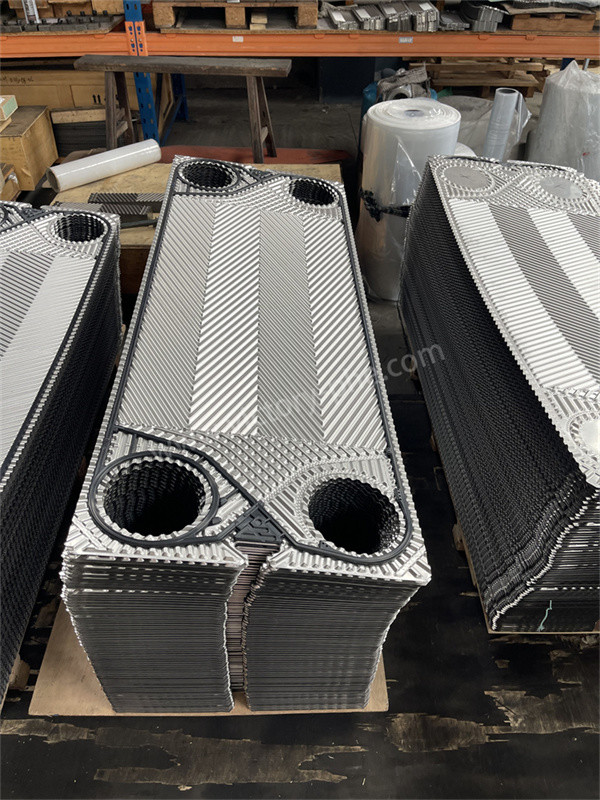

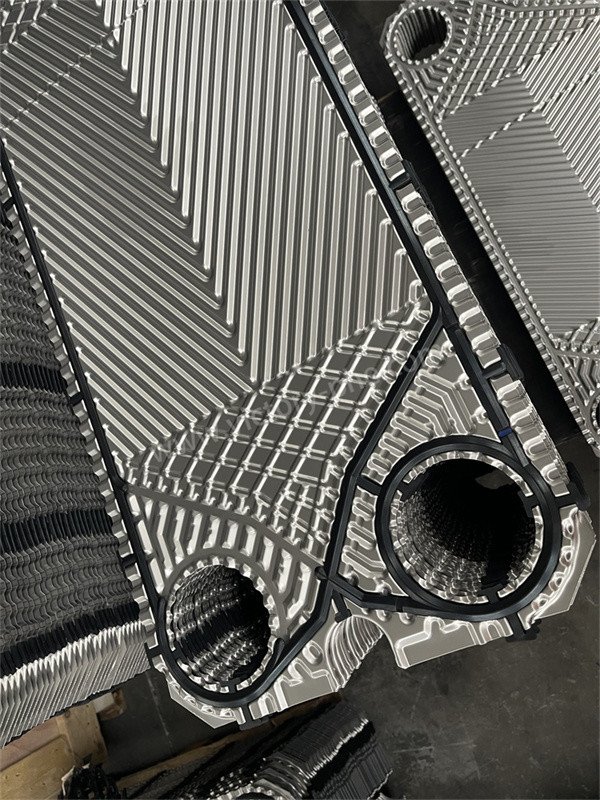

1. हीट एक्सचेंजर प्लेटें धातु की प्लेटों और सीलिंग गास्केट से युक्त आवश्यक घटक हैं। धातु की प्लेटें प्राथमिक गर्मी हस्तांतरण तत्वों के रूप में कार्य करती हैं।वे अपनी सतहों पर तरंगदार पैटर्न के साथ डिजाइन कर रहे हैं, प्लेट के किनारों के साथ सीलिंग ग्रूव और उनके चारों ओर के कोने के छेद। प्लेटों के बीच एक कस सील सुनिश्चित करने के लिए सीलिंग गास्केट ग्रूव में स्थापित किए जाते हैं, जिससे किसी भी तरल लीक को रोका जा सकता है।अतिरिक्त, गास्केट कोने के कुछ छेदों को भी सील करते हैं, जिससे दो तरल पदार्थ कुशल गर्मी विनिमय के लिए पतली प्लेटों के दोनों किनारों पर बारी-बारी से बहते हैं।
2. प्लेट हीट एक्सचेंजर प्लेट आमतौर पर दो शैलियों में उपलब्ध है, "हरिंगबोन" और "क्षैतिज सीधे" के साथ मुद्रित होते हैं।हेरिंगबोन शैली में उच्च दबाव प्रतिरोध जैसे फायदे हैं, क्षैतिज सीधी शैली की तुलना में गर्मी हस्तांतरण गुणांक में सुधार और तरल पदार्थ प्रतिरोध में वृद्धि।ये विशेषताएं हेरिंगबोन शैली की प्लेटों को उच्च प्रदर्शन और दक्षता की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाती हैं.

प्लेट हीट एक्सचेंजर प्लेट मोटाई विन्यास

• एआईएसआई 304 आमतौर पर 0.4 या 0.5 मिमी मोटी होती है
• एआईएसआई 316 हमेशा 0.5 और 0.6 मिमी है
• 254 एसएमओ (उच्च मिश्र धातु) आम तौर पर 0.6 मिमी
• टाइटेनियम प्लेट हमेशा 0.5 और 0.6 मिमी होती है
• कुछ में मोटी प्लेटें होती हैं (उच्च दबाव अनुप्रयोगों के लिए)
• कुछ पीएचई में 0.4 मिमी (कम दबाव ऑपरेशन) होता है
• हेस्टेलॉय सी-276 (निकल मिश्र धातु) आम तौर पर 0.6 मिमी

प्लेट हीट एक्सचेंजर प्लेटों के प्रकार और सामग्रीः

कोनेहीट एक्सचेंजर प्लेट
इस प्लेट का आकार एक रोम्बस के समान है, जिसके कोनों में तेज कोण होते हैं। कोणीय प्लेटों के बीच के अंतराल गर्मी विनिमय चैनल बना सकते हैं।

वेट एक्सचेंजर प्लेटें
इस प्लेट की सतह लहराती होती है, जिससे सतह के क्षेत्र को बढ़ाकर गर्मी विनिमय दक्षता में सुधार होता है।उच्च दबाव और उच्च प्रवाह अनुप्रयोग.

हुक का प्रकारहीट एक्सचेंजर प्लेट
इस प्रकार की प्लेट एक तरफ हुक के माध्यम से प्लेट हीट एक्सचेंजर के अंदर लटक जाती है, और दूसरी तरफ मुक्त होती है।हुक-प्रकार की प्लेटों का उपयोग अक्सर उन अनुप्रयोगों में किया जाता है जिन्हें अक्सर साफ करने की आवश्यकता होती है क्योंकि उन्हें आसानी से हटाया जा सकता है.

स्टेनलेस स्टीलहीट एक्सचेंजर प्लेट
स्टेनलेस स्टील की चादरें सबसे आम विकल्प हैं क्योंकि वे अच्छी संक्षारण प्रतिरोध और ताकत प्रदान करती हैं।

टाइटेनियमहीट एक्सचेंजर प्लेट
टाइटेनियम प्लेटों का उपयोग अक्सर उनके उच्च संक्षारण प्रतिरोध और रासायनिक निष्क्रियता के कारण अत्यधिक संक्षारक माध्यमों के साथ गर्मी विनिमय के लिए किया जाता है।

निकेल मिश्र धातुहीट एक्सचेंजर प्लेट

निकेल मिश्र धातु शीट का उपयोग अक्सर उच्च तापमान और दबाव अनुप्रयोगों में उनके उच्च गर्मी प्रतिरोध और ताकत के कारण किया जाता है।

अन्य धातु सामग्रीहीट एक्सचेंजर प्लेट
विशिष्ट अनुप्रयोग परिदृश्य और माध्यम की विशेषताओं के आधार पर तांबे, एल्यूमीनियम, इस्पात और अन्य धातु सामग्री से बने प्लेटों का भी चयन किया जा सकता है।
