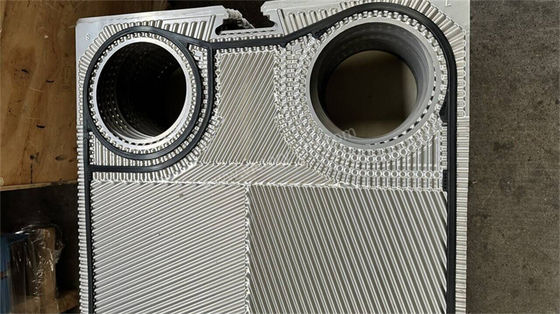

जीईए गैसकेट प्लेट हीट एक्सचेंजर प्लेट हेरिंगबोन पैटर्न एसजीएस

उत्पाद का वर्णन

उच्च दक्षता C-276 प्लेट हीट एक्सचेंजर तेल कूलर के लिए गैसकेट के साथ प्लेट

जीईएहीट एक्सचेंजर प्लेट

हीट एक्सचेंजर प्लेट में घुमावदार और घुमावदार स्टेनलेस स्टील की प्लेटें होती हैं जो स्टैम्प और बनाई जाती हैं। दो आसन्न प्लेटों के बीच घुमावदार और घुमावदार रेखाएं 180 डिग्री पर संयुक्त होती हैं,तो गर्मी एक्सचेंजर प्लेट के दो प्लेटों के बीच ढलान और उत्तल रिज एक बिखर संपर्क बिंदु का गठन, और संपर्क बिंदुओं को एक उच्च दबाव प्रतिरोधी चरणबद्ध प्रवाह संरचना बनाने के लिए वैक्यूम वेल्डिंग द्वारा संयुक्त किया जाता है, गर्मी एक्सचेंजर प्लेट,और इन चरणबद्ध प्रवाह संरचनाओं गर्मी एक्सचेंजर प्लेट में ठंडे और गर्म तरल पदार्थ मजबूत उथल-पुथल पैदा करते हैं और उच्च गर्मी विनिमय प्रभाव प्राप्त करते हैंएक हीट एक्सचेंजर प्लेट में चार कोने छेद के साथ दो तरल पदार्थों के गुजरने के लिए धातु के तारों से बने धातु के प्लेटों का एक सेट होता है।शीट धातु एक निर्धारण प्लेट और एक पक्ष पर एक चल रखने के नीचे प्लेट के साथ एक फ्रेम में स्थापित है और clamping बोल्ट के साथ क्लैंप हैप्लेटों में द्रव चैनलों को सील करने के लिए सीलिंग गास्केट लगाए जाते हैं और द्रवों को एक हीट एक्सचेंज बनाने के लिए अपने संबंधित प्रवाह चैनलों में बारी-बारी से बहने के लिए निर्देशित करते हैं।द्रव की प्रवाह दर, इसके भौतिक गुण, दबाव में गिरावट और तापमान का अंतर प्लेटों की संख्या और आकार को निर्धारित करता है।लेकिन यह भी कई समर्थन बिंदुओं है कि मीडिया के बीच दबाव अंतर का सामना करने के लिए पर्याप्त हैं बनाता हैधातु प्लेट और चलती प्लेट पकड़ने वाली प्लेट को ऊपरी मार्गदर्शक छड़ी से लटकाया जाता है और निचली मार्गदर्शक छड़ी द्वारा रखा जाता है, जबकि छड़ी का छोर समर्थन स्तंभ पर तय होता है।

आवेदन

हीट एक्सचेंजर प्लेट चुनेंः

• हीट एक्सचेंजर्स के लिए प्लेट प्रकारों और तरंग पैटर्न का चयनप्लेटविशेष गर्मी हस्तांतरण परिस्थितियों और आवश्यकताओं पर आधारित होना चाहिए। ऐसी स्थितियों में जहां एक बड़ी प्रवाह दर और एक छोटी अनुमेय दबाव गिरावट है,कम प्रतिरोध वाली प्लेटों का चयन किया जाना चाहिएहटाने योग्य या लेटेड प्लेट हीट एक्सचेंजर्स का चयन हीट ट्रांसफर माध्यम के दबाव और तापमान की स्थितियों के आधार पर निर्धारित किया जाना चाहिए।
• बड़े गर्मी हस्तांतरण क्षेत्र वाले उपकरण के लिए, अत्यधिक छोटे व्यक्तिगत प्लेट क्षेत्र वाले प्लेटों का चयन करना उचित नहीं है।ऐसा इसलिए है क्योंकि प्लेटों के बीच बहुत अधिक प्लेट होने से कम प्रवाह गति हो सकती है, जिससे समग्र ताप हस्तांतरण गुणांक में कमी आती है।

उत्पादन प्रक्रिया:

प्लेट हीट एक्सचेंजर के लिए स्टेनलेस स्टील की प्लेटों के उत्पादन में उच्च गुणवत्ता वाले प्रदर्शन और दीर्घायु सुनिश्चित करने के लिए कई सटीक चरण शामिल हैं।

• काटने और समतल करनाः स्टेनलेस स्टील की प्लेटों को विशेष डिजाइन आवश्यकताओं को पूरा करने के लिए उन्नत मशीन टूल्स का उपयोग करके सटीक रूप से काटा जाता है। काटने के बाद,एक चिकनी और समान सतह सुनिश्चित करने के लिए एक समतल उपचार लागू किया जाता हैयह कदम कुशल गर्मी हस्तांतरण क्षमताओं को बनाए रखने के लिए महत्वपूर्ण है।
• स्टैम्पिंगः सपाट प्लेटों को हाइड्रोलिक प्रेस का उपयोग करके एक सावधानीपूर्वक स्टैम्पिंग प्रक्रिया से गुजरना पड़ता है। यह प्रक्रिया प्लेटों पर अद्वितीय हेरिंगबोन पैटर्न बनाती है,जो गर्मी एक्सचेंजर के अंदर टर्बुलेंस में काफी वृद्धि करते हैंनियंत्रित अशांति प्लेट सतहों के साथ द्रव संपर्क को अधिकतम करके इष्टतम गर्मी हस्तांतरण को बढ़ावा देती है।विशेष ध्यान प्लेट विरूपण या क्षति को रोकने के लिए मुद्रांकन के दौरान सटीक नियंत्रण बनाए रखने के लिए दिया जाता है.
• सतह उपचार: संक्षारण प्रतिरोध को बढ़ाने और गर्मी हस्तांतरण प्रदर्शन को अनुकूलित करने के लिए, प्लेटों को सतह उपचार जैसे पॉलिशिंग, सैंडब्लास्टिंग या कोटिंग से गुजरना पड़ता है।विशिष्ट उपचार विधि वांछित आवश्यकताओं और परिचालन स्थितियों के आधार पर चुना जाता हैये उपचार प्लेटों के संक्षारण, गंदगी और स्केलिंग के प्रतिरोध में सुधार करते हैं, जिससे दीर्घकालिक दक्षता और विश्वसनीयता सुनिश्चित होती है।

प्रश्न और उत्तर

1प्रश्न: क्या आप निर्माता या व्यापारिक कंपनी हैं?

एकः हम 18 वर्षों के अनुभव के साथ प्लेट हीट एक्सचेंजर, प्लेट, गास्केट, प्लेट मोल्ड के एक पेशेवर निर्माता हैं।
