उत्पाद का वर्णन

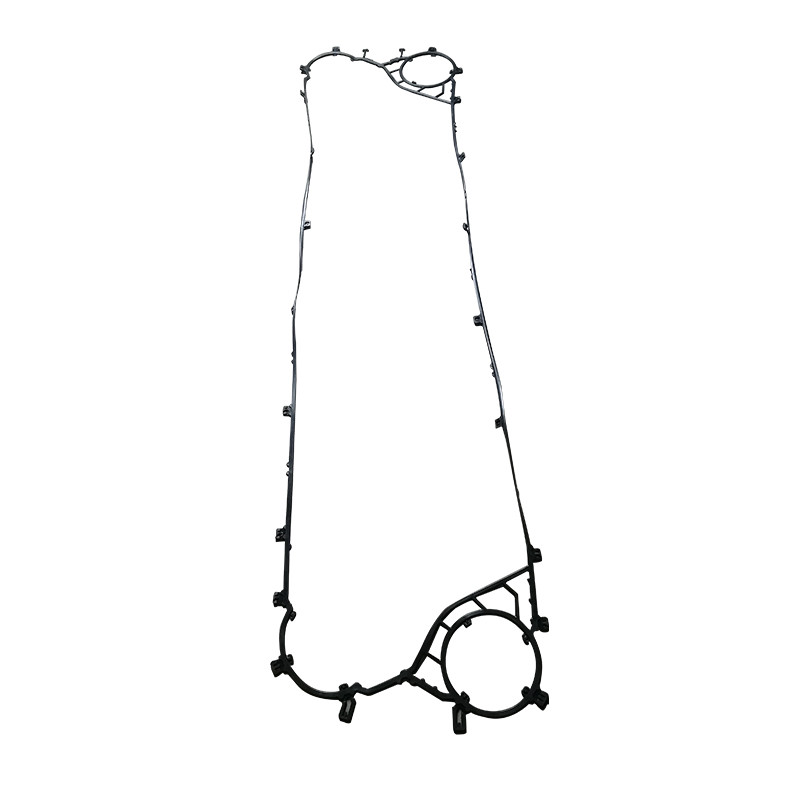

गर्मी एक्सचेंजर गास्केट/पैड के लिएSondex प्लेट हीट एक्सचेंजर:
1हीट एक्सचेंजर गास्केट, जिन्हें आमतौर पर ओ-रिंग कहा जाता है, प्रभावी सीलिंग उद्देश्यों के लिए व्यापक रूप से उपयोग किए जाने वाले कॉम्पैक्ट घटक हैं।वे बहुमुखी हैं और दोनों स्थिर और गतिशील सील अनुप्रयोगों के लिए नियोजित किया जा सकता है.
2नरम रबर सामग्री से निर्मित, इन गैसकेटों में संपीड़न के बाद भी विकृत होने और अपने आकार को बनाए रखने की क्षमता है। यह विकृति संपर्क दबाव पैदा करती है।प्रभावी ढंग से किसी भी संभावित रिसाव मार्गों को अवरुद्ध करने और एक विश्वसनीय सील सुनिश्चित.
3प्लेट हीट एक्सचेंजर्स के विशिष्ट संदर्भ में, सीलिंग गास्केट हीट ट्रांसफर उपकरण की समग्र अखंडता और इष्टतम प्रदर्शन को बनाए रखने में महत्वपूर्ण भूमिका निभाता है।यह सीधे तापमान सीमाओं को प्रभावित करता है जिसके तहत हीट एक्सचेंजर काम कर सकता है और इसके दबाव क्षमता को भी प्रभावित करता है.
4गैसकेट का प्राथमिक उद्देश्य एक सुरक्षित सील स्थापित करना है, प्रभावी रूप से आसपास के वातावरण में गर्मी हस्तांतरण माध्यम के किसी भी अवांछित रिसाव को रोकना।यह हीट एक्सचेंजर के भीतर प्रसंस्करण की जा रही विभिन्न सामग्रियों के बीच पारसंक्षारण को रोकने के लिए एक बाधा के रूप में कार्य करता है.
| ब्रांड/निर्माता | मॉडल |
| सोंडेक्स |
S1,S4,S4A,S7A,S8,S8A,S9A,S14,S14A,S17,S19A,S20A,S21A,S22A,S31A,S22,SW26,S37,SW40A,S41,S41A,S42,S42A,S62 S43,S47,SN51,S52,S64,S65,S81,S100,S121,SF123,SF160 |
गास्केट सामग्रीः
| सामग्री | परिचालन तापमान सीमा | उपयोग की शर्तें |
| नाइट्राइल गास्केट | ≤135°C | खनिज, पशु, वनस्पति तेल और अन्य गैर ध्रुवीय मीडिया के प्रतिरोधी |
| हाइड्रोजनीकृत नाइट्राइल गैस्केट | -5°C-150°C | सल्फर युक्त कच्चे तेल, H2S युक्त मिश्रित मीडिया, उच्च तापमान खाद्य तेल और अन्य गैर ध्रुवीय मीडिया के प्रतिरोधी |
| ईपीडीएम गास्केट | ≤ 160°C | गर्म पानी, वाटर वाष्प, खाद्य पेय और दूध के उच्च तापमान निष्फलता के लिए प्रतिरोधी |
| विलायक आधारित ईपीआर गास्केट | -20°C-150°C | ध्रुवीय विलायक और कई अन्य अच्छे विलायक, जैसे कि लिपिड विलायक। अकार्बनिक एसिड, क्षार आदि को पतला करें। |
| यूनिवर्सल विटन गास्केट | ≤ 180°C | गैर ध्रुवीय खनिज तेल, स्नेहन तेल और अन्य अल्कोहल युक्त ईंधन |
| विशेष फ्लोरीन रबर गास्केट | 30°C-130°C | अकार्बनिक ऑक्सीजन युक्त एसिड जैसे उच्च सांद्रता वाले एसिड और बेस |
प्लेट हीट एक्सचेंजर गास्केट की विनिर्माण प्रक्रिया.
1रबर मिश्रण प्रक्रिया प्रारंभिक चरण को चिह्नित करती है, जहां निर्दिष्ट सूत्र आवश्यकताओं के अनुसार कच्चे और सहायक सामग्रियों का एक सटीक मिश्रण बनाया जाता है।
2इसके बाद रबर सामग्री को एक्सट्रूडर उपकरण का उपयोग करके स्ट्रिप्स में आकार दिया जाता है, जिससे रबर सामग्री खाली हो जाती है।
3इसके बाद के चरण में संपीड़न मोल्डिंग शामिल है। इस प्रक्रिया में, गैर-वल्केनाइज्ड रबर पट्टी को एक गर्म मोल्ड गुहा में डाला जाता है, जिसे फिर वल्केनाइजेशन शुरू करने के लिए बंद कर दिया जाता है।यह संपीड़न मोल्डिंग प्रेस उपकरण के भीतर होता है, जिसके परिणामस्वरूप रबर सीलिंग गास्केट का उत्पादन होता है।
4मोल्डिंग के बाद, गास्केट पोस्ट-वल्केनाइजेशन से गुजरता है। इस चरण में एक ओवन के भीतर एक स्थिर स्थिति में मोल्ड और वल्केनाइज्ड गास्केट को रखना शामिल है,ज्वालामुखीकरण प्रक्रिया को अपने अंतिम पूरा होने तक पहुँचने की अनुमति देता है.
5अंत में, तैयार उत्पाद निरीक्षण चरण लागू किया जाता है। इस चरण के दौरान, तैयार गास्केट के एक नमूने को स्थापित प्रक्रिया मानकों के अनुसार गहन परीक्षण के अधीन किया जाता है।
स्थापित करने की विधि
प्लेट हीट एक्सचेंजर सीलिंग गास्केट को हीट एक्सचेंजर प्लेटों पर स्थापना विधि के अनुसार 3 रूपों में विभाजित किया जा सकता हैः
1प्रत्यक्ष चिपकने वाला प्रकारः सीलिंग गास्केट पर सीलेंट लगाने के बाद, इसे सीधे हीट एक्सचेंजर प्लेट के स्थापना ग्रूव में चिपकाया जाता है।
2प्लास्टिक की नाखूनों से बना प्रकारः हीट एक्सचेंजर प्लेट को असेंबली छेद के साथ बनाया गया है, और रबर की नाखूनों को सीलिंग गास्केट के किनारे पर बनाया गया है।सील गास्केट स्थापना स्लॉट में रखा जाता है के बाद, रबर की नाखूनों को विधानसभा छेद में एम्बेडेड किया जाता है।
3स्नैप-ऑन प्रकारः सीलिंग गास्केट के किनारे पर बुके होते हैं, और बुके का उपयोग सीलिंग गास्केट को हीट एक्सचेंजर प्लेट पर बांधने के लिए किया जाता है।
सीलिंग गास्केट में विभिन्न प्रकार के रबर का उपयोग विभिन्न मीडिया और ऑपरेटिंग तापमान के अनुसार किया जाता है।
प्रश्न और उत्तर
प्रश्न 1: क्या गास्केट उत्पाद की वारंटी है?
A1: गास्केट उपभोग्य सामान हैं, और प्रतिस्थापन चक्र आम तौर पर ग्राहक द्वारा उपयोग की विशिष्ट परिस्थितियों के अनुसार निर्धारित किया जाता है। यह उपयोग के वातावरण, माध्यम,तापक्रम, आदि. आम तौर पर हम प्रतिस्थापन और बैकअप उद्देश्यों के लिए अधिक खरीदने की सलाह देते हैं.
Q2: क्या थोक या थोक खरीद के लिए छूट उपलब्ध है?
उत्तर: हाँ, हम थोक और थोक खरीद के लिए छूट प्रदान करते हैं। यदि आप बड़ी मात्रा में आइटम खरीदने या थोक व्यापार में संलग्न होने में रुचि रखते हैं, तो हम आपको बहुत कुछ प्रदान करते हैं।कृपया थोक छूट और न्यूनतम खरीद मात्रा के बारे में जानकारी के लिए हमारे थोक विभाग या ग्राहक सेवा टीम से संपर्क करें.
