उत्पाद का वर्णन

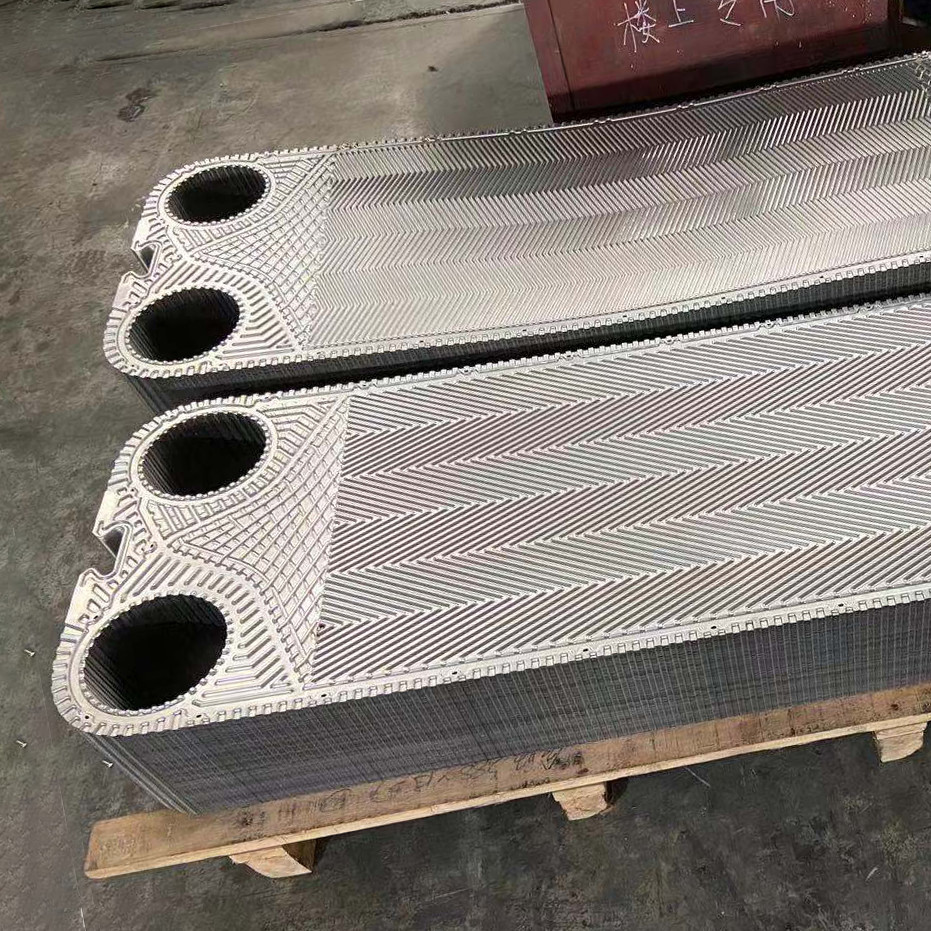

M15B M15M उच्च थेंटा हीट एक्सचेंजर प्लेट
हीट एक्सचेंजर प्लेट
हीट एक्सचेंजर प्लेट प्लेट हीट एक्सचेंजर के भीतर अभिन्न घटक के रूप में एक महत्वपूर्ण भूमिका निभाते हैं, जिससे द्रवों के बीच गर्मी का कुशल हस्तांतरण संभव हो जाता है।इन प्लेटों रणनीतिक रूप से तरल पदार्थ पृथक्करण बनाए रखते हुए गर्मी विनिमय का अनुकूलन करने के लिए व्यवस्थित कर रहे हैं.
हीट एक्सचेंजर प्लेटों की मांग तरल पदार्थों के बीच गर्मियों को कुशलतापूर्वक, मिश्रण के बिना स्थानांतरित करने की आवश्यकता से उत्पन्न होती है।और आवासीय सेटिंग्स जहां हीट ट्रांसफर हीटिंग जैसी प्रक्रियाओं के लिए मौलिक है, शीतलन, और थर्मल ऊर्जा वसूली।
गर्मी हस्तांतरण के लिए हीट एक्सचेंजर प्लेटों का उपयोग करने के मुख्य लाभों में शामिल हैंः
1. बढ़ी हुई हीट ट्रांसफर दक्षता: हीट एक्सचेंजर प्लेटों को सतह क्षेत्र को अधिकतम करने के लिए सावधानीपूर्वक डिज़ाइन किया गया है, जिससे तरल पदार्थों के बीच कुशल और तेज़ थर्मल एक्सचेंज की सुविधा होती है।
2कॉम्पैक्ट डिजाइनः प्लेट हीट एक्सचेंजर प्लेटों की विशेषता वाले प्लेट हीट एक्सचेंजर प्लेट पारंपरिक शेल-एंड-ट्यूब हीट एक्सचेंजर की तुलना में गर्मी हस्तांतरण के लिए एक अंतरिक्ष कुशल समाधान प्रदान करते हैं।
3बहुमुखी प्रतिभाः हीट एक्सचेंजर प्लेटों को विभिन्न पैटर्न और डिजाइनों को समायोजित करने के लिए अनुकूलित किया जा सकता है, जिससे विभिन्न तरल पदार्थ प्रकारों, प्रवाह दरों और तापमान अंतरों के अनुकूलन की अनुमति मिलती है।यह बहुमुखी प्रतिभा उद्योगों और अनुप्रयोगों की एक विस्तृत श्रृंखला में उनकी प्रयोज्यता को बढ़ाती है.
4ऊर्जा दक्षता: दक्ष गर्मी हस्तांतरण को बढ़ावा देकर, हीट एक्सचेंजर प्लेट ऊर्जा संरक्षण और हीटिंग और कूलिंग सिस्टम में बेहतर परिचालन दक्षता में योगदान देती है।जिससे ऊर्जा की खपत कम होती है और परिचालन लागत कम होती है.
| ब्रांड | मॉडल |
|
M3,M6,M6-D,M6M,M6MC,M10B,M10M,M15B,M15M,M15MC,M20M M20B,MX25B,MX25M,M30,TS6,TL6B,TS20,TL10B,TL10P,T20B,T20M, T20P,TL35B P16,P26,P36,AK20,JWP26,JWP36,M6MW,M10BW,MK15BW |
| सामग्री | विनिर्देश |
| स्टेनलेस स्टील |
SUS304 316 316L 310S 904 |
| टाइटेनियम और टाइटेनियम-पल्लाडियम मिश्र धातु | TAi TAi-Pd |
| हैस्टेलॉय |
C276 D205 B2G |
| निकेल | Ni200 Ni201 |
| मोलिब्डेनम | 254 |
उत्पाद मुख्य रूप से ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP आदि के लिए उपयुक्त हैं।
आवेदन
| प्लेट सामग्री | तरल पदार्थों के लिए उपयुक्त |
| स्टेनलेस स्टील (SUS304.316, आदि) | शुद्ध जल, नदी जल, खाद्य तेल, खनिज तेल |
| टाइटेनियम और टाइटेनियम पैलेडियम (Ti, Ti-Pd) | समुद्री जल, खारा जल, खारे यौगिक |
| 20Cr,18Ni,6Mo ((254SMO) | पतला सल्फ्यूरिक एसिड, पतला नमक जलीय घोल, अकार्बनिक जलीय घोल |
| निकेल (Ni) | उच्च तापमान, उच्च सांद्रता वाले कास्टिक सोडा |
| HASTELLOY मिश्र धातु (C276, D205, B2G) | सल्फरिक एसिड, हाइड्रोक्लोरिक एसिड, फॉस्फोरिक एसिड |
प्लेट हीट एक्सचेंजर प्लेट मोटाई विन्यास
उत्पादन प्रक्रिया:
कच्चे माल की तैयारी: हम सावधानीपूर्वक प्रीमियम ग्रेड स्टेनलेस स्टील प्लेटों को उनके उत्कृष्ट संक्षारण प्रतिरोध और थर्मल चालकता के लिए चुनते हैं,उत्पाद विनिर्देशों और डिजाइन मापदंडों के अनुरूपता सुनिश्चित करना.
काटने और समतल करने के लिए उन्नत मशीन टूल्स का उपयोग डिजाइन विनिर्देशों के अनुसार स्टेनलेस स्टील प्लेटों को सटीक रूप से काटने के लिए किया जाता है।एक समान और चिकनी सतह प्राप्त करने के लिए एक समतल उपचार लागू किया जाता है.
स्टैम्पिंगः हाइड्रोलिक प्रेस स्टैम्पिंग का उपयोग करके, कुशल गर्मी हस्तांतरण के लिए अशांति गुणांक को बढ़ाने के लिए समतल प्लेटों पर विशिष्ट हेरिंगबोन पैटर्न बनाए जाते हैं।स्टैम्पिंग के दौरान प्लेट के विरूपण या क्षति को रोकने के लिए सख्त नियंत्रण उपायों को लागू किया जाता है.
सतह उपचारः विभिन्न सतह उपचार तकनीक जैसे पॉलिशिंग, सैंडब्लास्टिंग या कोटिंग को संक्षारण प्रतिरोध और गर्मी हस्तांतरण प्रदर्शन को बढ़ाने के लिए सावधानीपूर्वक लागू किया जाता है।विशिष्ट आवश्यकताओं के आधार पर चुना गया.
असेंबली और निरीक्षणः डिजाइन विनिर्देशों के अनुसार प्लेटों को सावधानीपूर्वक इकट्ठा किया जाता है,जिसके परिणामस्वरूप या तो रबर गास्केट सील के साथ एक हटाने योग्य प्लेट हीट एक्सचेंजर या आर्गन आर्क वेल्डिंग का उपयोग करके पूरी तरह से वेल्डेड प्लेट हीट एक्सचेंजर का गठन होता है. सटीक फिटिंग और अंतराल की अनुपस्थिति को विधानसभा के दौरान सावधानीपूर्वक सुनिश्चित किया जाता है। इसके बाद विधानसभा के बाद एक कठोर प्रदर्शन दबाव परीक्षण किया जाता है,इसके बाद सख्त गुणवत्ता मानकों के अनुपालन को सत्यापित करने के लिए एक व्यापक कारखाने की रिपोर्ट जारी की जाती है.
