टाइटेनियम अल्फा लावल हीट एक्सचेंजर प्लेट प्रतिस्थापन पीएचई प्लेट

उत्पाद का वर्णन

औद्योगिक स्टेनलेस स्टील 304 316 हीट एक्सचेंजर प्लेट्स पानी हीटर पीएचई उपकरण के लिए

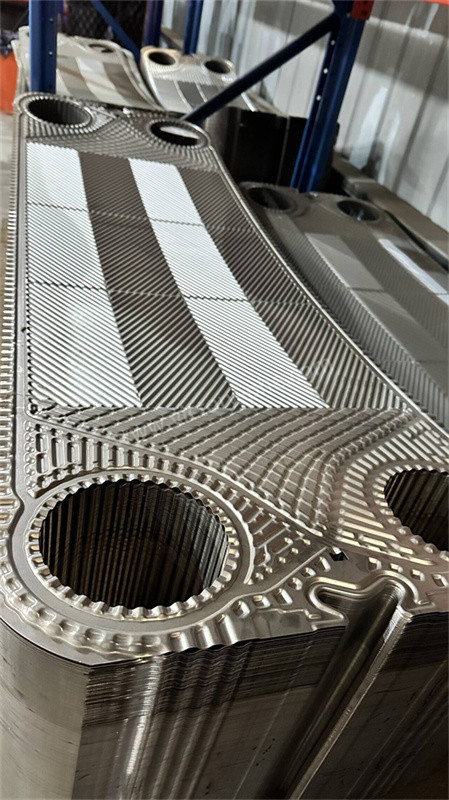

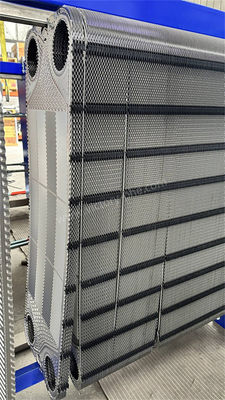

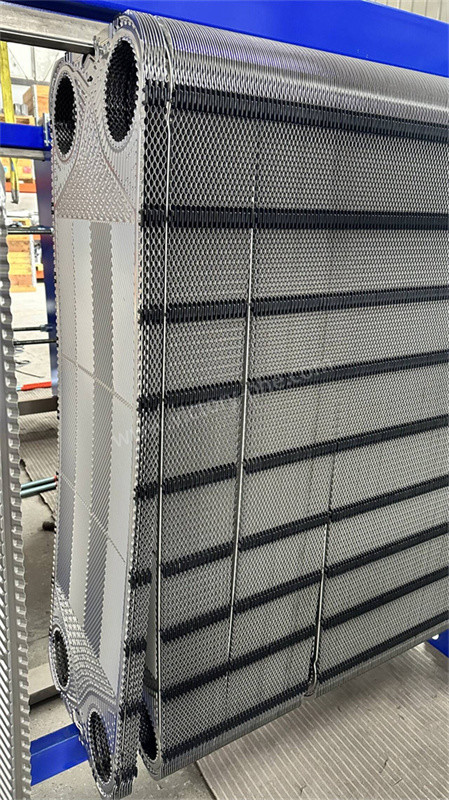

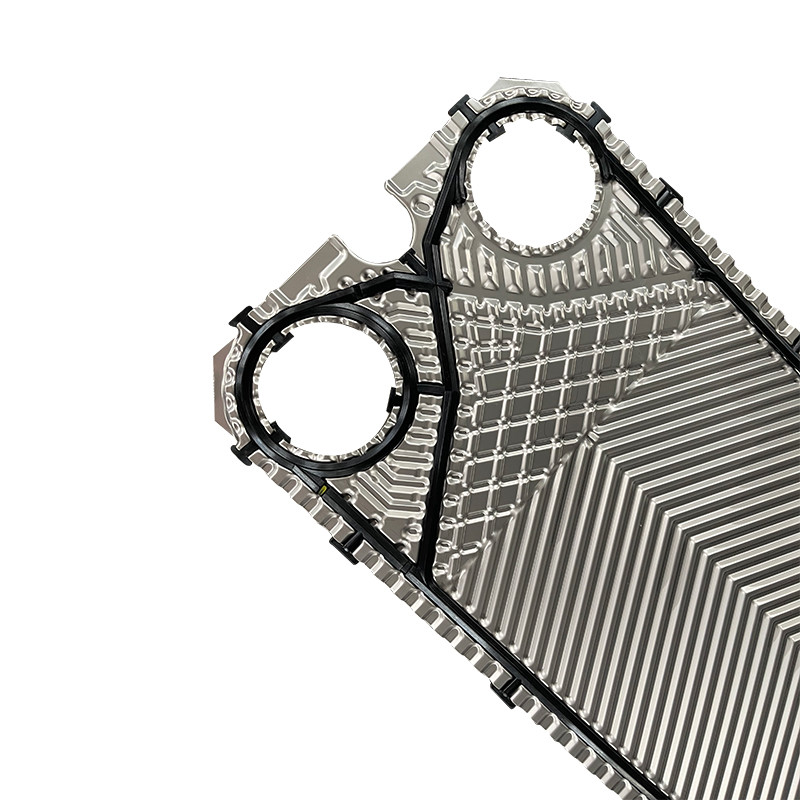

हीट एक्सचेंजर प्लेट

1. प्लेट हीट एक्सचेंजर प्लेट हीट एक्सचेंजर में उपयोग किए जाने वाले विशेष घटक हैं जो मीडिया को अलग करने और गर्मी विनिमय की सुविधा प्रदान करते हैं।वे प्लेट हीट एक्सचेंजर्स की कार्यक्षमता में महत्वपूर्ण भूमिका निभाते हैंइन प्लेटों को विभिन्न तरल पदार्थों को प्रभावी ढंग से अलग करने के लिए डिज़ाइन किया गया है, जबकि उनके बीच कुशल गर्मी हस्तांतरण की अनुमति देता है।

2. ये प्लेट हीट एक्सचेंजर प्लेट मुख्य रूप से अंतरराष्ट्रीय ब्रांडों जैसे जीईए (केल्वियन), एपीवी, सोंडेक्स, ट्रेंटर, हिसाका, एपीआई, फंके, विकार्ब, म्यूलर, एसडब्ल्यूईपी, फिशर, एजीसी,थर्मलवेव, आईटीटी, एलएचई, डीएचपी, और अन्य। वे प्लेट हीट एक्सचेंजर के विभिन्न मॉडल और डिजाइनों के साथ संगत हैं। प्लेटों को विभिन्न सामग्रियों का उपयोग करके निर्मित किया जाता है, जिसमें स्टेनलेस स्टील (SUS304,SUS316)विशेष आवश्यकताओं को पूरा करने और इष्टतम प्रदर्शन सुनिश्चित करने के लिए टाइटेनियम, टाइटेनियम और टाइटेनियम-पैलाडियम (Ti, Ti-Pd), 20Cr, 18Ni, 6Mo (254SMO), मिश्र धातु (C276) और तांबा (H68) ।

प्लेट हीट एक्सचेंजर प्लेट मोटाई विन्यास

• एआईएसआई 304 आमतौर पर 0.4 या 0.5 मिमी मोटी होती है
• एआईएसआई 316 हमेशा 0.5 और 0.6 मिमी है
• 254 एसएमओ (उच्च मिश्र धातु) आम तौर पर 0.6 मिमी
• टाइटेनियम प्लेट हमेशा 0.5 और 0.6 मिमी होती है
• कुछ में मोटी प्लेटें होती हैं (उच्च दबाव अनुप्रयोगों के लिए)
• कुछ पीएचई में 0.4 मिमी (कम दबाव ऑपरेशन) होता है
• हेस्टेलॉय सी-276 (निकल मिश्र धातु) आम तौर पर 0.6 मिमी

आवेदन

उत्पादन प्रक्रिया:

• कच्चे माल की तैयारी: उच्च गुणवत्ता वाले स्टेनलेस स्टील प्लेटों को उनके उत्कृष्ट संक्षारण प्रतिरोध और थर्मल चालकता के कारण कच्चे माल के रूप में चुना जाता है।प्लेट की मोटाई उत्पाद विनिर्देशों और डिजाइन आवश्यकताओं के आधार पर निर्धारित की जाती है.
• काटने और समतल करना: स्टेनलेस स्टील की प्लेटों को डिजाइन आवश्यकताओं को पूरा करने के लिए मशीन टूल्स का उपयोग करके सटीक रूप से काटा जाता है। काटने के बाद, एक चिकनी और समान सतह सुनिश्चित करने के लिए स्तर उपचार किया जाता है।
• मुहर लगाना: एक हाइड्रोलिक प्रेस का उपयोग करके विशिष्ट हेरिंगबोन पैटर्न बनाने के लिए समतल प्लेटों को स्टैम्पिंग किया जाता है। परिणामस्वरूप प्लेटों में एक उच्च अशांति गुणांक होता है, जो कुशल गर्मी हस्तांतरण को बढ़ावा देता है।प्लेट विरूपण या क्षति को रोकने के लिए मुद्रांकन प्रक्रिया के दौरान सटीक नियंत्रण बनाए रखा जाता है.
• सतह उपचार: प्लेटों को जंग प्रतिरोध और गर्मी हस्तांतरण प्रदर्शन को बढ़ाने के लिए पॉलिशिंग, सैंडब्लास्टिंग या कोटिंग जैसे सतह उपचार से गुजरना पड़ता है।उपचार पद्धति का चयन विशिष्ट आवश्यकताओं पर निर्भर करता है.
• इकट्ठा और निरीक्षण: प्लेटों को डिजाइन आवश्यकताओं के अनुसार इकट्ठा किया जाता है, रबर गास्केट सील के साथ एक हटाने योग्य प्लेट हीट एक्सचेंजर या आर्गन आर्क वेल्डिंग के माध्यम से पूरी तरह से वेल्डेड प्लेट हीट एक्सचेंजर बनाते हैं।विधानसभा के दौरान तंग फिट और अंतराल की अनुपस्थिति सुनिश्चित की जाती हैअसेंबली के बाद एक कठोर प्रदर्शन दबाव परीक्षण किया जाता है और गुणवत्ता मानकों के अनुपालन को सत्यापित करने के लिए एक कारखाना रिपोर्ट जारी की जाती है।
