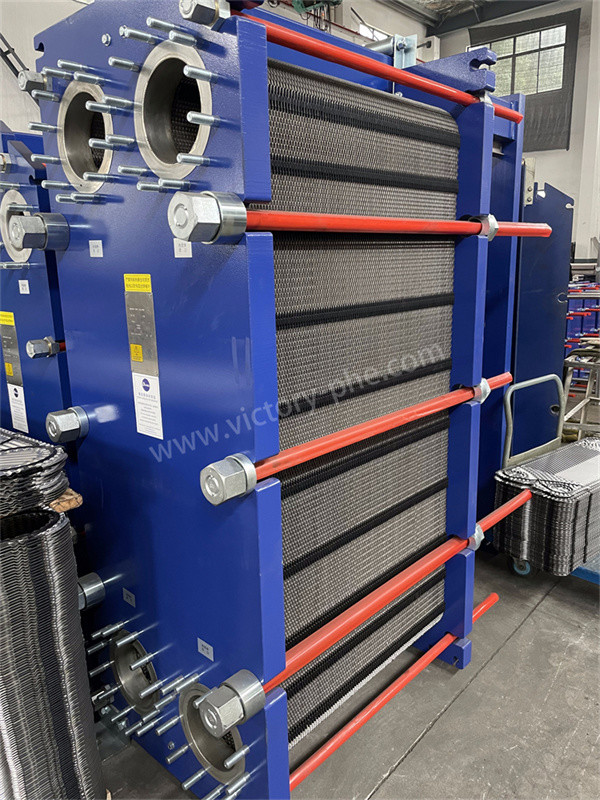

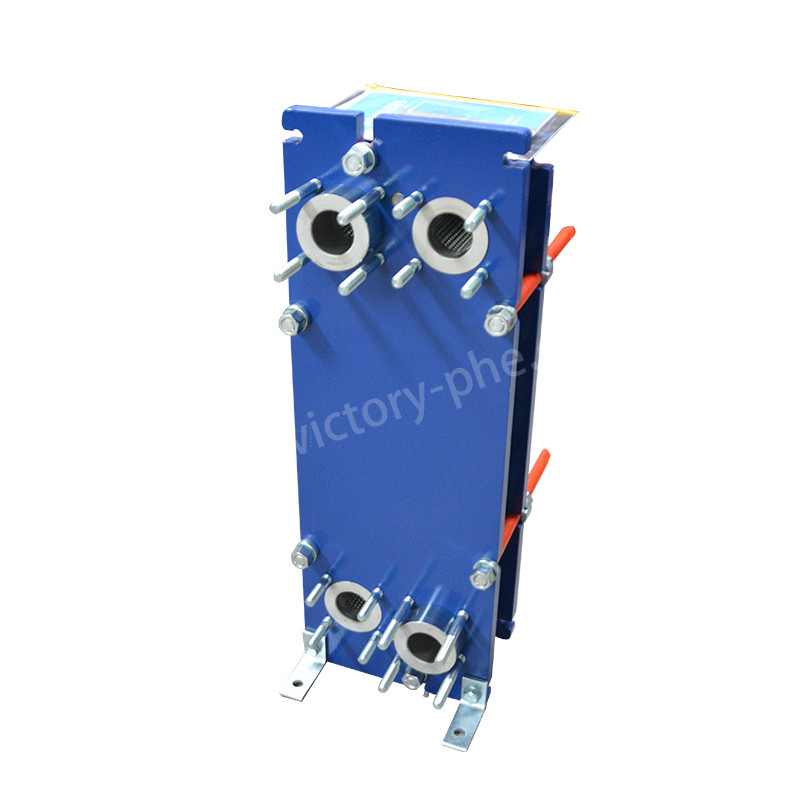

गैसकेट के साथ प्लेट हीट एक्सचेंजर SS304 SS316L हीट एक्सचेंजर
उत्पाद का वर्णन
1प्लेट हीट एक्सचेंजर एक प्रकार का हीट एक्सचेंजर है जो दो तरल पदार्थों के बीच गर्मी स्थानांतरित करने के लिए धातु प्लेटों का उपयोग करता है। ये एक्सचेंजर कई पतले होते हैं,थोड़ा अलग प्लेटें जो बहुत बड़े सतह क्षेत्रों और गर्मी हस्तांतरण के लिए द्रव प्रवाह मार्गों हैतरल पदार्थों को विपरीत या सह-वर्तमान व्यवस्था में प्रवाह किया जा सकता है, जिससे कुशल गर्मी हस्तांतरण की अनुमति मिलती है।
2प्लेट हीट एक्सचेंजर्स का उपयोग आमतौर पर एचवीएसी, प्रशीतन, रासायनिक प्रसंस्करण और खाद्य और पेय उद्योगों में उनके उच्च गर्मी हस्तांतरण दक्षता, कॉम्पैक्ट आकार,और रखरखाव में आसानीवे अपनी कम लागत, उच्च गर्मी हस्तांतरण दर और विभिन्न तरल पदार्थों को संभालने में लचीलेपन के कारण पारंपरिक शेल-एंड-ट्यूब हीट एक्सचेंजर्स पर अक्सर पसंद किए जाते हैं।
3प्लेट हीट एक्सचेंजर्स का डिजाइन आसान निरीक्षण, सफाई और रखरखाव की अनुमति देता है, जिससे वे विभिन्न औद्योगिक और वाणिज्यिक अनुप्रयोगों के लिए एक लोकप्रिय विकल्प बन जाते हैं।
| मॉडल | VH15/VN15/VM15M |
| प्लेट की मोटाई | 0.5/0.6 मिमी |
| प्लेट छेद का आकार | 150 मिमी |
| अधिकतम थ्रूपुट | 380 मीटर3/h |
| बड़े व्यास के लिए एडाप्टर पाइप | DN150 |
| कार्य दबाव | 1.0/1.6MPa |
| परीक्षण दबाव | 1.3/2.1Mpa |
|
मॉडल |
मानक अधिकतम प्रवाह दर m3/h |
इकट्ठे टुकड़ों की अधिकतम संख्या एन |
क्लैंपिंग का आकार ए |
अधिकतम लंबाई L1 |
|
वीएच15 |
380 |
253 |
N*(3.8+X) |
2346 |
|
वीएन15 |
380 |
268 |
N*(2.6+X) |
2046 |
|
वीएम15एम |
380 |
415 |
N*(4.0+X) |
3401 |
|
गैसकेट प्लेट हीट एक्सचेंजर का उत्पाद पैरामीटर |
|
|
पद |
प्लेट हीट एक्सचेंजर |
|
ब्रांड |
विजय |
|
प्लेट सामग्री |
टाइटेनियम/निकल/हस्टोली/स्टेनलेस स्टील 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
|
गास्केट सामग्री |
NBR HNBR EPDM HEPDM VITON FKM सिलिकॉन |
|
फ्रेम सामग्री |
पेंट कार्बन स्टील |
|
फ्रेम रंग |
नीला या अनुकूलित रंग |
|
कनेक्शन का प्रकार |
फ्लैंज या धागा |
|
फ्लैंज मानक |
ANSI ASME BS BA JIS DIN जीबी आईएसओ |
|
कसने वाला बोल्ट |
M24 M30 M39 |
|
डिजाइन दबाव |
अधिकतम 20 एमपीए, न्यूनतम 10 एमपीए |
|
कार्य दबाव |
सामान्य 12.5Mpa |
|
एमओक्यू |
1 सेट |
|
पैकेज |
पॉलीवुड केस |
|
वारंटी |
एक वर्ष |
|
ओईएम |
प्रतिस्थापन कर सकते हैं |
आवेदन
एचवीएसी सिस्टम: प्लेट हीट एक्सचेंजर का उपयोग हीटिंग, वेंटिलेशन और एयर कंडीशनिंग सिस्टम में भवन की हवा और परिसंचारी पानी या शीतल पदार्थ के बीच गर्मी स्थानांतरित करने के लिए किया जाता है।
प्रशीतन: इनका उपयोग वाणिज्यिक और औद्योगिक प्रशीतन प्रणालियों में शीतलन और गर्मी हस्तांतरण प्रक्रियाओं के लिए किया जाता है।
खाद्य और पेय प्रसंस्करणः दूध, रस, बीयर और शराब जैसे तरल पदार्थों के पाश्चराइजेशन, ताप और शीतलन के लिए खाद्य और पेय प्रसंस्करण में प्लेट हीट एक्सचेंजर की महत्वपूर्ण भूमिका होती है।
रासायनिक प्रसंस्करण: विभिन्न रसायनों और तरल पदार्थों को गर्म करने और ठंडा करने के लिए रासायनिक विनिर्माण प्रक्रियाओं में इनका उपयोग किया जाता है।
प्रश्न और उत्तर
प्रश्न: क्या उत्पाद की वारंटी है?
एकः हाँ, हमारे उत्पादों के लिए एक निश्चित अवधि के लिए एक वारंटी के साथ आते हैं। विस्तृत वारंटी जानकारी आमतौर पर उत्पाद पैकेजिंग या मैनुअल में शामिल है। यदि आप उपयोग के दौरान किसी भी गुणवत्ता की समस्याओं का सामना करते हैं, तो हम आपके साथ संपर्क करेंगे।कृपया तुरंत हमारी ग्राहक सेवा टीम से संपर्क करें, और हम आपको आवश्यक बिक्री के बाद सेवा प्रदान करेंगे।
प्रश्न: डिलीवरी का समय कितना है?
एकः आम तौर पर भुगतान के बाद 15-20 दिनों के आसपास.
