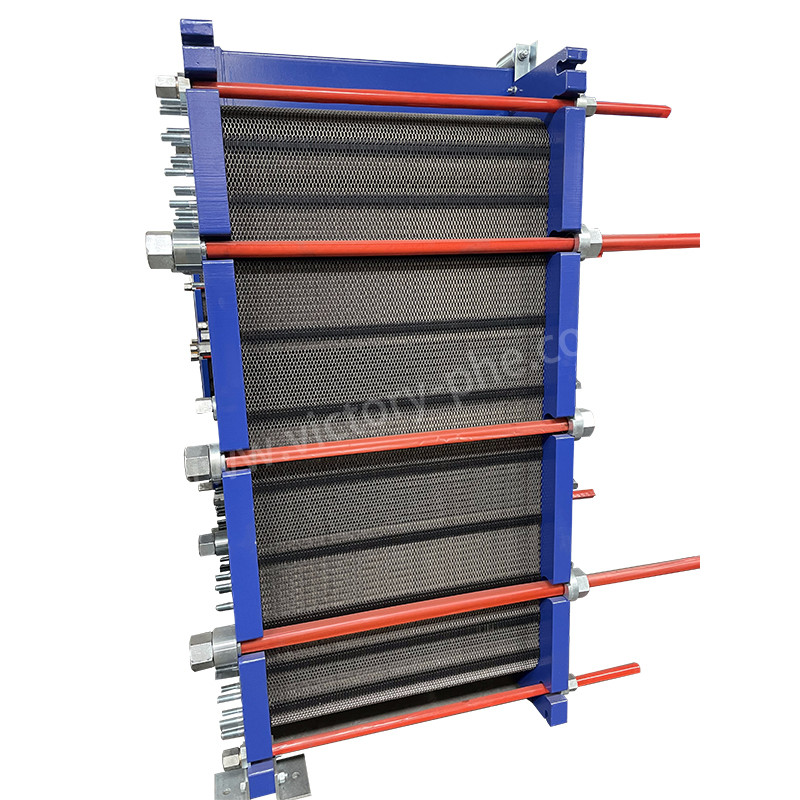

स्टेनलेस स्टील 304/316 ब्राडेड रेफ्रिजरेंट प्लेट शीतलक के लिए हीट एक्सचेंजर
उत्पाद का वर्णन
1प्लेट हीट एक्सचेंजर धातु की प्लेटों की एक श्रृंखला के माध्यम से दो तरल पदार्थों के बीच गर्मी स्थानांतरित करने के लिए उपयोग किए जाने वाले उपकरण हैं।इन प्लेटों को इस तरह से व्यवस्थित किया जाता है कि वे एक छोटे पदचिह्न को बनाए रखते हुए गर्मी हस्तांतरण के लिए एक बड़ा सतह क्षेत्र बनाते हैंदोनों तरल पदार्थ, जो तरल या गैस हो सकते हैं, प्लेटों द्वारा गठित अलग-अलग चैनलों के माध्यम से बहते हैं। प्लेटों के माध्यम से एक तरल पदार्थ से दूसरे में गर्मी स्थानांतरित होती है,एक कुशल गर्मी विनिमय की अनुमति.
2प्लेट हीट एक्सचेंजर्स का उपयोग आमतौर पर एचवीएसी सिस्टम, रेफ्रिजरेशन, औद्योगिक प्रक्रियाओं और खाद्य और पेय उद्योग में किया जाता है।कॉम्पैक्ट आकारइसके अतिरिक्त, उनका रखरखाव अपेक्षाकृत आसान है और सफाई या रखरखाव के लिए उन्हें अलग किया जा सकता है।
3प्लेट हीट एक्सचेंजर बहुमुखी हैं और विशिष्ट हीट ट्रांसफर आवश्यकताओं और परिचालन स्थितियों के आधार पर विभिन्न अनुप्रयोगों के लिए डिज़ाइन किए जा सकते हैं।
| मॉडल | वीएच20/वीएस20 |
| प्लेट की मोटाई | 0.5/0.6 मिमी |
| प्लेट छेद का आकार | 200 मिमी |
| अधिकतम थ्रूपुट | 680 मीटर3/h |
| बड़े व्यास के लिए एडाप्टर पाइप | DN200 |
| कार्य दबाव | 1.0/1.6MPa |
| परीक्षण दबाव | 1.3/2.1Mpa |
| मॉडल |
मानक अधिकतम प्रवाह दर m3/h |
इकट्ठे टुकड़ों की अधिकतम संख्या एन |
क्लैंपिंग का आकार ए |
अधिकतम लंबाई L1 |
| वीएच20 | 680 | 275 | N*(3.8+X) | 2651 |
| वीएस20 | 680 | 251 | N*(4.0+X) | 2351 |
| गैसकेट प्लेट हीट एक्सचेंजर का उत्पाद पैरामीटर | |
| पद | प्लेट हीट एक्सचेंजर |
| ब्रांड | विजय |
| प्लेट सामग्री | टाइटेनियम/निकल/हस्टोली/स्टेनलेस स्टील 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| गास्केट सामग्री | NBR HNBR EPDM HEPDM VITON FKM सिलिकॉन |
| फ्रेम सामग्री | पेंट कार्बन स्टील |
| फ्रेम रंग | नीला या अनुकूलित रंग |
| कनेक्शन का प्रकार | फ्लैंज या धागा |
| फ्लैंज मानक | ANSI ASME BS BA JIS DIN जीबी आईएसओ |
| कसने वाला बोल्ट | M24 M30 M39 |
| डिजाइन दबाव | अधिकतम 20 एमपीए, न्यूनतम 10 एमपीए |
| कार्य दबाव | सामान्य 12.5Mpa |
| एमओक्यू | 1 सेट |
| पैकेज | पॉलीवुड केस |
| वारंटी | एक वर्ष |
| ओईएम | प्रतिस्थापन कर सकते हैं |
आवेदन
एचवीएसी सिस्टम: प्लेट हीट एक्सचेंजर का उपयोग हीटिंग, वेंटिलेशन और एयर कंडीशनिंग सिस्टम में भवन की हवा और परिसंचारी पानी या शीतल पदार्थ के बीच गर्मी स्थानांतरित करने के लिए किया जाता है।
प्रशीतन: इनका उपयोग वाणिज्यिक और औद्योगिक प्रशीतन प्रणालियों में शीतलन और गर्मी हस्तांतरण प्रक्रियाओं के लिए किया जाता है।
खाद्य और पेय प्रसंस्करणः दूध, रस, बीयर और शराब जैसे तरल पदार्थों के पाश्चराइजेशन, ताप और शीतलन के लिए खाद्य और पेय प्रसंस्करण में प्लेट हीट एक्सचेंजर की महत्वपूर्ण भूमिका होती है।
रासायनिक प्रसंस्करण: विभिन्न रसायनों और तरल पदार्थों को गर्म करने और ठंडा करने के लिए रासायनिक विनिर्माण प्रक्रियाओं में इनका उपयोग किया जाता है।
प्रश्न और उत्तर
प्रश्न: क्या उत्पाद की वारंटी है?
एकः हाँ, हमारे उत्पादों के लिए एक निश्चित अवधि के लिए एक वारंटी के साथ आते हैं। विस्तृत वारंटी जानकारी आमतौर पर उत्पाद पैकेजिंग या मैनुअल में शामिल है। यदि आप उपयोग के दौरान किसी भी गुणवत्ता की समस्याओं का सामना करते हैं, तो हम आपके साथ संपर्क करेंगे।कृपया तुरंत हमारी ग्राहक सेवा टीम से संपर्क करें, और हम आपको आवश्यक बिक्री के बाद सेवा प्रदान करेंगे।
प्रश्न: डिलीवरी का समय कितना है?
एकः आम तौर पर भुगतान के बाद 15-20 दिनों के आसपास.
