उत्पाद का वर्णन

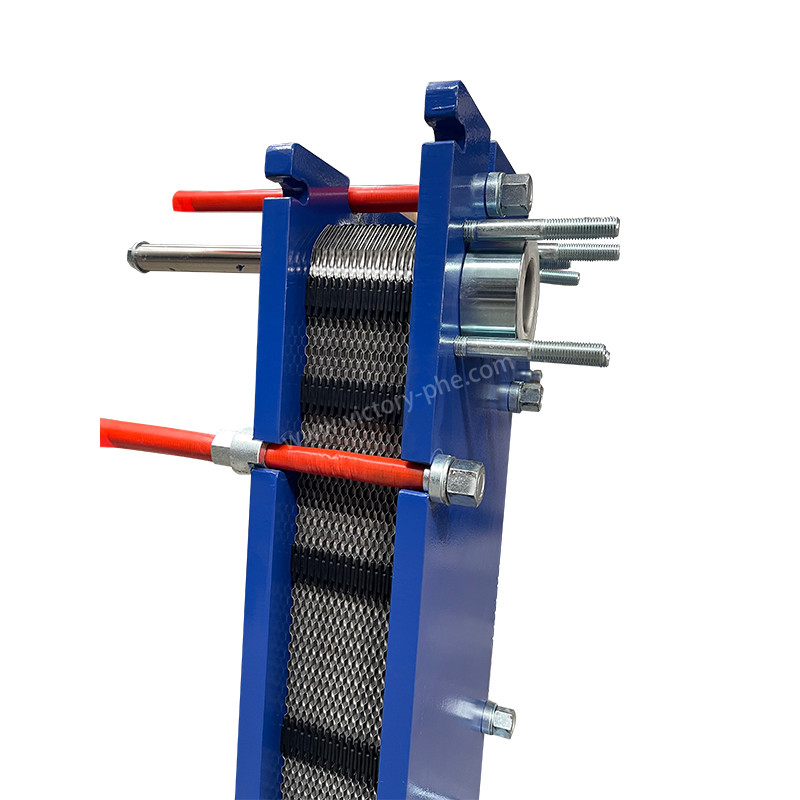

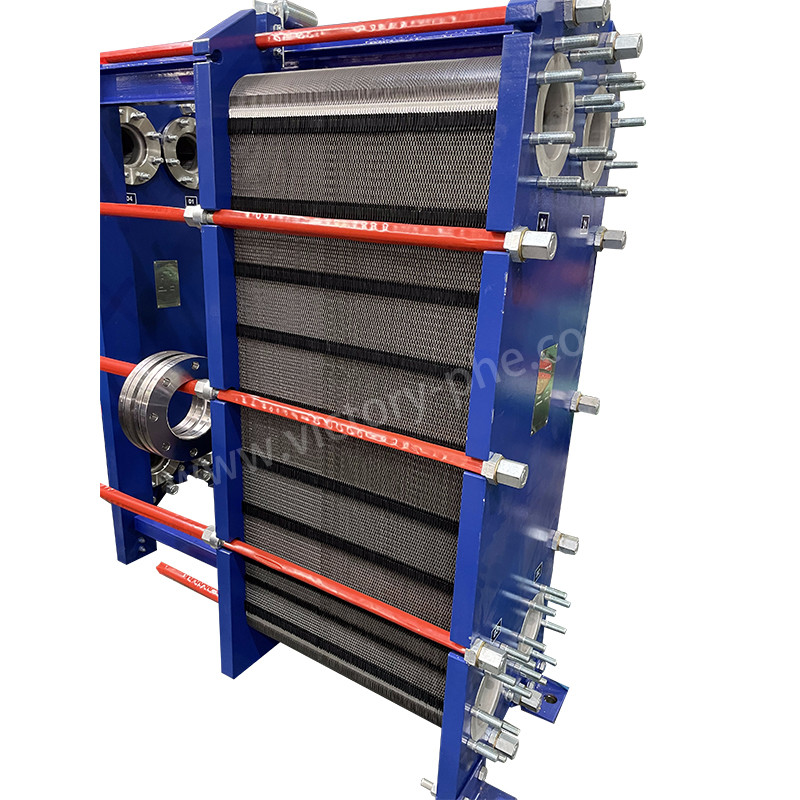

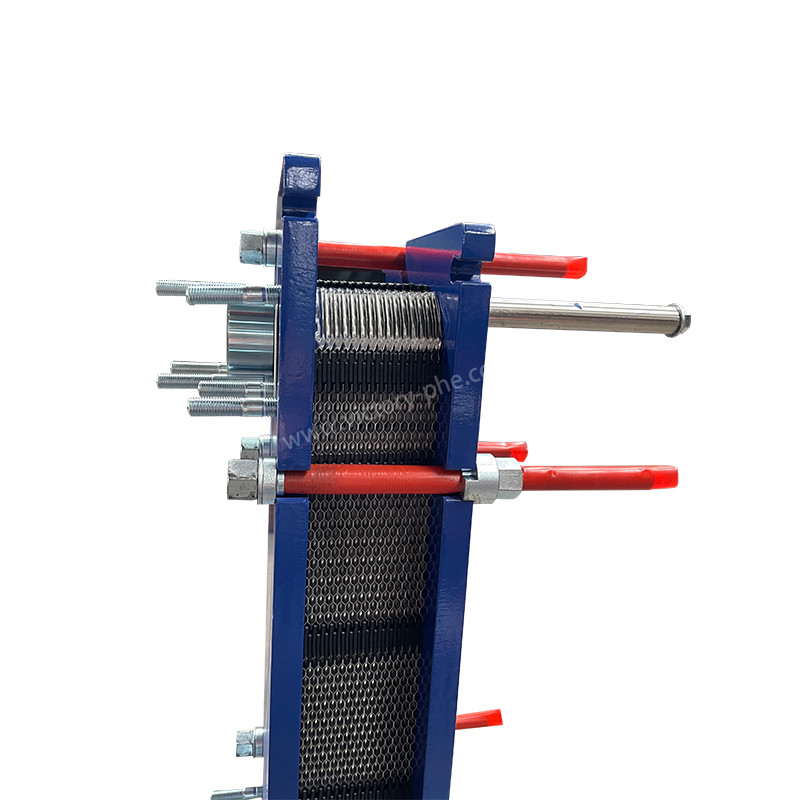

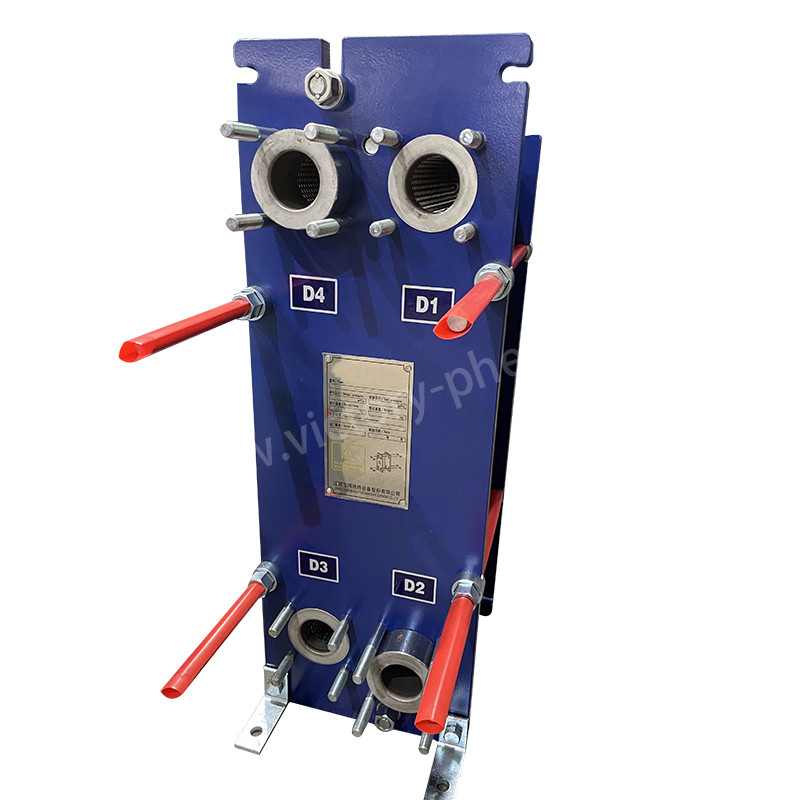

VH25/VN25 ग्रेड प्लेट हीट एक्सचेंजर टाइटेनियम/निकल/हैस्टोली/स्टेनलेस स्टील सामग्री हीट प्लेट एक्सचेंजर
प्लेट हीट एक्सचेंजर
प्लेट हीट एक्सचेंजर्स का उपयोग विभिन्न औद्योगिक और वाणिज्यिक अनुप्रयोगों में कुशल गर्मी हस्तांतरण के लिए किया जाता है। कुछ सामान्य अनुप्रयोगों में शामिल हैंः
1एचवीएसी प्रणाली: प्लेट हीट एक्सचेंजर्स का उपयोग हीटिंग, वेंटिलेशन और एयर कंडीशनिंग सिस्टम में हवा और सिस्टम में द्रव के बीच गर्मी स्थानांतरित करने के लिए किया जाता है।
2.हीट रिकवरी: एचवीएसी प्रणालियों में हीट रिकवरी के लिए प्लेट हीट एक्सचेंजर का उपयोग निकास हवा से आने वाली ताजी हवा में गर्मी को कैप्चर करने और स्थानांतरित करने के लिए किया जाता है।यह आने वाली हवा को पूर्व गर्म या पूर्व ठंडा करने में मदद करता है, जिससे ऊर्जा दक्षता में सुधार होता है और हीटिंग या कूलिंग लोड कम होता है।
3.तरल-हवा हीट एक्सचेंजः प्लेट हीट एक्सचेंजर्स एक तरल, जैसे कि ठंडा या गर्म पानी, और एचवीएसी प्रणाली में हवा के बीच गर्मी स्थानांतरित कर सकते हैं।यह आम तौर पर हवा हैंडलिंग इकाइयों में ठंडा या गर्म हवा के लिए प्रयोग किया जाता है.
5. हीट पंप सिस्टम: प्लेट हीट एक्सचेंजर हीट पंप सिस्टम के अभिन्न अंग हैं, जहां वे शीतलक और सिस्टम में हवा या पानी के बीच गर्मी स्थानांतरित करते हैं,हीटिंग और कूलिंग दोनों कार्यों को सक्षम.
6शीतल बीम प्रणालियाँ: शीतल बीम प्रणालियों में शीतल जल से हवा में शीतलन ऊर्जा को स्थानांतरित करने के लिए प्लेट हीट एक्सचेंजर का प्रयोग किया जाता है।वाणिज्यिक भवनों में कुशल और शांत शीतलन प्रदान करना.
| मॉडल | VH25/VN25 |
| प्लेट की मोटाई | 0.5/0.6 मिमी |
| प्लेट छेद का आकार | 250 मिमी |
| अधिकतम थ्रूपुट | 1060 मीटर3/h |
| बड़े व्यास के लिए एडाप्टर पाइप | DN250 |
| कार्य दबाव | 1.0/1.6MPa |
| परीक्षण दबाव | 1.3/2.1Mpa |
|
मानक अधिकतम प्रवाह दर m3/h |
इकट्ठे टुकड़ों की अधिकतम संख्या एन |
क्लैंपिंग का आकार ए |
मॉडल |
अधिकतम लंबाई L1 |
| 1060 | 411 | N*(4.0+X) | वीएच25 | 3067 |
| 1060 | 411 | N*(2.6+X) | वीएन25 | 3067 |
| गैसकेट प्लेट हीट एक्सचेंजर का उत्पाद पैरामीटर | |
| पद | प्लेट हीट एक्सचेंजर |
| ब्रांड | विजय |
| प्लेट सामग्री | टाइटेनियम/निकल/हस्टोली/स्टेनलेस स्टील 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| गास्केट सामग्री | NBR HNBR EPDM HEPDM VITON FKM सिलिकॉन |
| फ्रेम सामग्री | पेंट कार्बन स्टील |
| फ्रेम रंग | नीला या अनुकूलित रंग |
| कनेक्शन का प्रकार | फ्लैंज या धागा |
| फ्लैंज मानक | ANSI ASME BS BA JIS DIN जीबी आईएसओ |
| कसने वाला बोल्ट | M24 M30 M39 |
| डिजाइन दबाव | अधिकतम 20 एमपीए, न्यूनतम 10 एमपीए |
| कार्य दबाव | सामान्य 12.5Mpa |
| एमओक्यू | 1 सेट |
| पैकेज | पॉलीवुड केस |
| वारंटी | एक वर्ष |
| ओईएम | प्रतिस्थापन कर सकते हैं |
| प्लेट सामग्री | उपयुक्त तरल पदार्थ |
| स्टेनलेस स्टील (SUS304, 316L आदि) | शुद्ध जल, नदी जल, खाद्य नमक जल, खनिज तेल |
| टाइटेनियम, Ti-pd | नमकीन पानी, समुद्री पानी, खारा पानी |
| SMO254 | पतला सल्फरिक एसिड, नमक पानी का घोल, अकार्बनिक जलीय घोल |
| नि | उच्च तापमान, कास्टिक सोडा की उच्च सांद्रता |
| हेस्टेलॉय (C276, C22) | केंद्रित सल्फ़्यूरिक एसिड, हाइड्रोक्लोरिक एसिड, फॉस्फोरिक एसिड |
| मुख्य शरीर की गास्केट | ऑपरेटिंग तापमान (°C) | उपयुक्त तरल पदार्थ |
| एनबीआर | -15 ~ +135 | जल, समुद्री जल, खनिज नमक, नमकीन |
| ईपीडीएम | -25 ~ +180 | गर्म पानी, वाष्प, एसिड, बेस |
| F26 | -25 ~ +230 | अम्ल, आधार, द्रव |
| एफ़टीपी | 0 ~ +160 | अम्ल, बेस, उच्च तापमान तेल, वाष्प |
प्रश्न और उत्तर
प्रश्न: क्या उत्पाद की वारंटी है?
एकः हाँ, हमारे उत्पादों के लिए एक निश्चित अवधि के लिए एक वारंटी के साथ आते हैं। विस्तृत वारंटी जानकारी आमतौर पर उत्पाद पैकेजिंग या मैनुअल में शामिल है। यदि आप उपयोग के दौरान किसी भी गुणवत्ता की समस्याओं का सामना करते हैं, तो हम आपके साथ संपर्क करेंगे।कृपया तुरंत हमारी ग्राहक सेवा टीम से संपर्क करें, और हम आपको आवश्यक बिक्री के बाद सेवा प्रदान करेंगे।
प्रश्न: इस उत्पाद के आयाम क्या हैं?
A: उत्पाद के विस्तृत आयाम उत्पाद पृष्ठ पर विवरण अनुभाग में पाए जा सकते हैं। आम तौर पर, हम उत्पाद की लंबाई, चौड़ाई और ऊंचाई सूचीबद्ध करते हैं।यदि आपको अधिक विशिष्ट आकार की जानकारी या अन्य माप की आवश्यकता है, कृपया हमारी ग्राहक सेवा टीम से संपर्क करें, और वे आपकी सहायता करने में प्रसन्न होंगे।
प्रश्न: क्या थोक या थोक खरीद के लिए छूट उपलब्ध है?
एकः हाँ, हम थोक और थोक खरीद के लिए छूट प्रदान करते हैं। यदि आप बड़ी मात्रा में आइटम खरीदने या थोक व्यापार में संलग्न होने में रुचि रखते हैं, तो हम आपको एक सस्ती छूट प्रदान करते हैं।कृपया थोक छूट और न्यूनतम खरीद मात्रा के बारे में जानकारी के लिए हमारी ग्राहक सेवा टीम से संपर्क करें.
