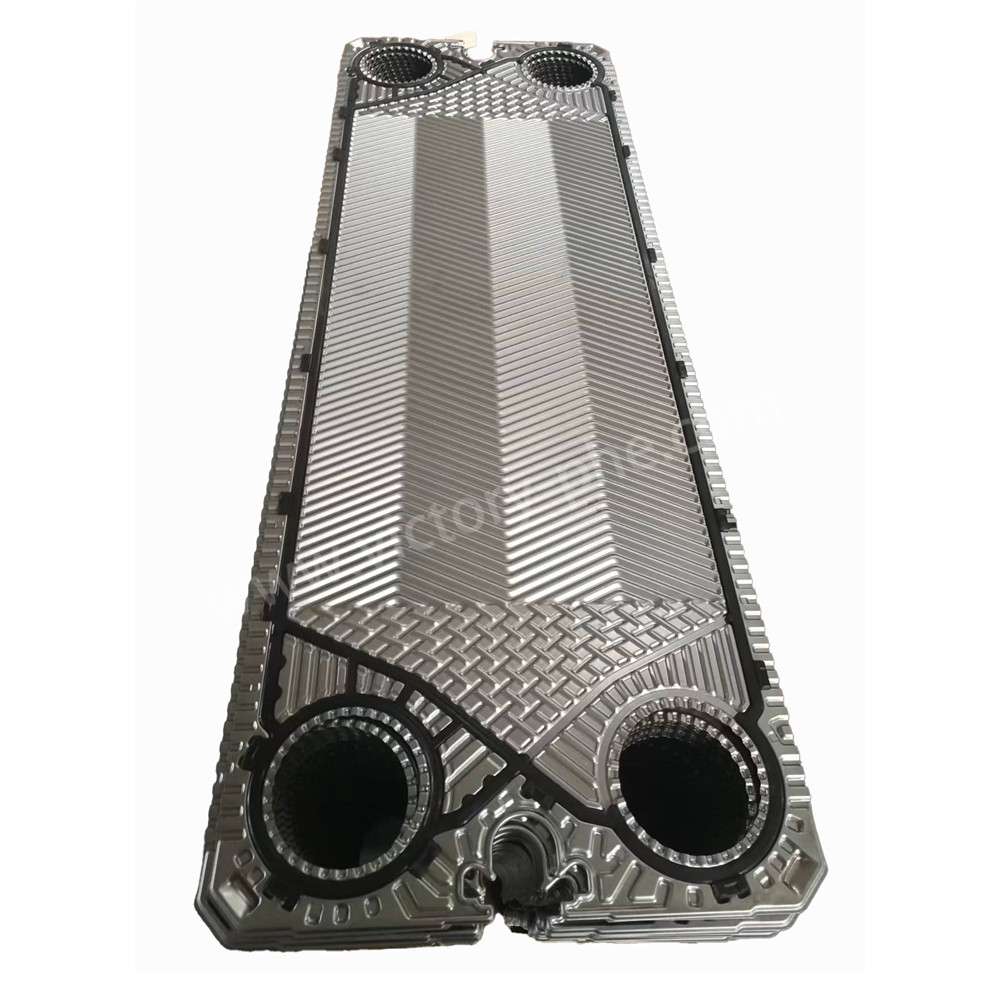

M15B M15M उच्च थेंटा हीट एक्सचेंजर प्लेट के साथ गास्केट के लिए इष्टतम शीतलन

उत्पाद का वर्णन

M15B M15M उच्च थेंटा हीट एक्सचेंजर प्लेट के साथ गास्केट के लिए इष्टतम शीतलन

हीट एक्सचेंजर प्लेट

हीट एक्सचेंजर प्लेट प्लेट हीट एक्सचेंजर में उपयोग किए जाने वाले घटक हैं, जो एक द्रव से दूसरे में गर्मी स्थानांतरित करने के लिए डिज़ाइन किए गए उपकरण हैं।ये प्लेटें आमतौर पर धातु से बनी होती हैं और इस तरह से व्यवस्थित होती हैं जिससे दोनों तरल पदार्थों के बीच कुशल गर्मी हस्तांतरण की अनुमति मिलती है जबकि उन्हें शारीरिक रूप से अलग रखा जाता है.

हीट एक्सचेंजर प्लेटों की आवश्यकता दो तरल पदार्थों के बीच कुशलतापूर्वक गर्मी हस्तांतरण की आवश्यकता से उत्पन्न होती है, जिससे उन्हें मिश्रण की अनुमति नहीं मिलती है। यह विभिन्न औद्योगिक, वाणिज्यिक,और आवासीय अनुप्रयोगों जहां गर्मी के हस्तांतरण हीटिंग जैसे प्रक्रियाओं के लिए आवश्यक है, शीतलन, और थर्मल ऊर्जा वसूली।

गर्मी हस्तांतरण के लिए हीट एक्सचेंजर प्लेटों का उपयोग करने के मुख्य कारणों में शामिल हैंः

1. कुशल गर्मी हस्तांतरण: हीट एक्सचेंजर प्लेटों को दो तरल पदार्थों के बीच गर्मी हस्तांतरण के लिए उपलब्ध सतह क्षेत्र को अधिकतम करने के लिए डिज़ाइन किया गया है, जिसके परिणामस्वरूप कुशल और तेजी से थर्मल एक्सचेंज होता है।

2कॉम्पैक्ट डिजाइनः प्लेट हीट एक्सचेंजर प्लेटों के साथ प्लेट हीट एक्सचेंजर पारंपरिक शेल-एंड-ट्यूब हीट एक्सचेंजर की तुलना में गर्मी हस्तांतरण के लिए एक कॉम्पैक्ट और अंतरिक्ष-कुशल समाधान प्रदान करते हैं।

3बहुमुखी प्रतिभाः विभिन्न तरल पदार्थों, प्रवाह दरों और तापमान अंतरों को समायोजित करने के लिए हीट एक्सचेंजर प्लेटों को विभिन्न पैटर्न और डिजाइनों में कॉन्फ़िगर किया जा सकता है,उन्हें अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए बहुमुखी बनाने.

4ऊर्जा दक्षता: हीट एक्सचेंजर प्लेटों से हीट ट्रांसफर को सुविधाजनक बनाकर हीटिंग और कूलिंग सिस्टम में ऊर्जा की बचत और प्रक्रिया दक्षता में सुधार होता है।

उत्पाद मुख्य रूप से ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP आदि के लिए उपयुक्त हैं।

आवेदन

प्लेट हीट एक्सचेंजर प्लेट मोटाई विन्यास

• एआईएसआई 304 आमतौर पर 0.4 या 0.5 मिमी मोटी होती है
• एआईएसआई 316 हमेशा 0.5 और 0.6 मिमी है
• 254 एसएमओ (उच्च मिश्र धातु) आम तौर पर 0.6 मिमी
• टाइटेनियम प्लेट हमेशा 0.5 और 0.6 मिमी होती है
• कुछ में मोटी प्लेटें होती हैं (उच्च दबाव अनुप्रयोगों के लिए)
• कुछ पीएचई में 0.4 मिमी (कम दबाव ऑपरेशन) होता है
• हेस्टेलॉय सी-276 (निकल मिश्र धातु) आम तौर पर 0.6 मिमी

उत्पादन प्रक्रिया:

• कच्चे माल की तैयारी: उच्च गुणवत्ता वाले स्टेनलेस स्टील प्लेटों को उनके उत्कृष्ट संक्षारण प्रतिरोध और थर्मल चालकता के कारण कच्चे माल के रूप में चुना जाता है।प्लेट की मोटाई उत्पाद विनिर्देशों और डिजाइन आवश्यकताओं के आधार पर निर्धारित की जाती है.
• काटने और समतल करना: स्टेनलेस स्टील की प्लेटों को डिजाइन आवश्यकताओं को पूरा करने के लिए मशीन टूल्स का उपयोग करके सटीक रूप से काटा जाता है। काटने के बाद, एक चिकनी और समान सतह सुनिश्चित करने के लिए स्तर उपचार किया जाता है।
• मुहर लगाना: एक हाइड्रोलिक प्रेस का उपयोग करके विशिष्ट हेरिंगबोन पैटर्न बनाने के लिए समतल प्लेटों को स्टैम्पिंग किया जाता है। परिणामस्वरूप प्लेटों में एक उच्च अशांति गुणांक होता है, जो कुशल गर्मी हस्तांतरण को बढ़ावा देता है।प्लेट विरूपण या क्षति को रोकने के लिए मुद्रांकन प्रक्रिया के दौरान सटीक नियंत्रण बनाए रखा जाता है.
• सतह उपचार: प्लेटों को जंग प्रतिरोध और गर्मी हस्तांतरण प्रदर्शन को बढ़ाने के लिए पॉलिशिंग, सैंडब्लास्टिंग या कोटिंग जैसे सतह उपचार से गुजरना पड़ता है।उपचार पद्धति का चयन विशिष्ट आवश्यकताओं पर निर्भर करता है.
• इकट्ठा और निरीक्षण: प्लेटों को डिजाइन आवश्यकताओं के अनुसार इकट्ठा किया जाता है, रबर गास्केट सील के साथ एक हटाने योग्य प्लेट हीट एक्सचेंजर या आर्गन आर्क वेल्डिंग के माध्यम से पूरी तरह से वेल्डेड प्लेट हीट एक्सचेंजर बनाते हैं।विधानसभा के दौरान तंग फिट और अंतराल की अनुपस्थिति सुनिश्चित की जाती हैअसेंबली के बाद एक कठोर प्रदर्शन दबाव परीक्षण किया जाता है और गुणवत्ता मानकों के अनुपालन को सत्यापित करने के लिए एक कारखाना रिपोर्ट जारी की जाती है।
•
