उत्पाद का वर्णन
M15B M15M उच्च थेंटा हीट एक्सचेंजर प्लेट
हीट एक्सचेंजर प्लेट
हीट एक्सचेंजर प्लेट प्लेट हीट एक्सचेंजर के भीतर अभिन्न घटक हैं, जिन्हें तरल पदार्थों के बीच गर्मी स्थानांतरित करने के लिए डिज़ाइन किया गया है।इन प्लेटों तरल पदार्थ अलग रखते हुए गर्मी विनिमय का अनुकूलन करने के लिए व्यवस्थित कर रहे हैं.
हीट एक्सचेंजर प्लेटों की मांग तरल पदार्थों के बीच गर्मी को कुशलतापूर्वक स्थानांतरित करने की आवश्यकता से उत्पन्न होती है।और आवासीय परिदृश्य जहां गर्मी हस्तांतरण हीटिंग जैसे प्रक्रियाओं के लिए महत्वपूर्ण है, शीतलन, और थर्मल ऊर्जा वसूली।
गर्मी हस्तांतरण के लिए हीट एक्सचेंजर प्लेटों का उपयोग करने के मुख्य लाभों में शामिल हैंः
1. बढ़ी हुई गर्मी हस्तांतरण दक्षता: द्रवों के बीच कुशल और तेज़ थर्मल विनिमय के लिए हीट एक्सचेंजर प्लेटों को सतह क्षेत्र को अधिकतम करने के लिए इंजीनियर किया गया है।
2कॉम्पैक्ट डिजाइनः प्लेट हीट एक्सचेंजर प्लेटों के साथ प्लेट हीट एक्सचेंजर प्लेट पारंपरिक शेल-एंड-ट्यूब हीट एक्सचेंजर की तुलना में गर्मी हस्तांतरण के लिए एक अंतरिक्ष-कुशल समाधान प्रदान करते हैं।
3बहुमुखी प्रतिभा: विभिन्न तरल पदार्थों, प्रवाह दरों और तापमान अंतरों को समायोजित करने के लिए हीट एक्सचेंजर प्लेटों को विभिन्न पैटर्न और डिजाइनों में कॉन्फ़िगर किया जा सकता है,उन्हें अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए अनुकूलन योग्य बनाने.
4ऊर्जा दक्षता: हीट एक्सचेंजर प्लेटों से हीट ट्रांसफर को सुविधाजनक बनाकर हीटिंग और कूलिंग सिस्टम में ऊर्जा की बचत और प्रक्रिया दक्षता में सुधार होता है।
| ब्रांड | मॉडल |
|
M3,M6,M6-D,M6M,M6MC,M10B,M10M,M15B,M15M,M15MC,M20M M20B,MX25B,MX25M,M30,TS6,TL6B,TS20,TL10B,TL10P,T20B,T20M, T20P,TL35B P16,P26,P36,AK20,JWP26,JWP36,M6MW,M10BW,MK15BW |
| सामग्री | विनिर्देश |
| स्टेनलेस स्टील |
SUS304 316 316L 310S 904 |
| टाइटेनियम और टाइटेनियम-पल्लाडियम मिश्र धातु | TAi TAi-Pd |
| हैस्टेलॉय |
C276 D205 B2G |
| निकेल | Ni200 Ni201 |
| मोलिब्डेनम | 254 |
उत्पाद मुख्य रूप से ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP आदि के लिए उपयुक्त हैं।
आवेदन
| प्लेट सामग्री | तरल पदार्थों के लिए उपयुक्त |
| स्टेनलेस स्टील (SUS304.316, आदि) | शुद्ध जल, नदी जल, खाद्य तेल, खनिज तेल |
| टाइटेनियम और टाइटेनियम पैलेडियम (Ti, Ti-Pd) | समुद्री जल, खारा जल, खारे यौगिक |
| 20Cr,18Ni,6Mo ((254SMO) | पतला सल्फ्यूरिक एसिड, पतला नमक जलीय घोल, अकार्बनिक जलीय घोल |
| निकेल (Ni) | उच्च तापमान, उच्च सांद्रता वाले कास्टिक सोडा |
| HASTELLOY मिश्र धातु (C276, D205, B2G) | सल्फरिक एसिड, हाइड्रोक्लोरिक एसिड, फॉस्फोरिक एसिड |
प्लेट हीट एक्सचेंजर प्लेट मोटाई विन्यास
उत्पादन प्रक्रिया:
कच्चे माल की तैयारी: प्रीमियम ग्रेड स्टेनलेस स्टील की प्लेटों को उनके उत्कृष्ट संक्षारण प्रतिरोध और थर्मल चालकता के लिए सावधानीपूर्वक चुना जाता है।प्लेटों की मोटाई उत्पाद विनिर्देशों और डिजाइन मापदंडों के अनुसार सटीक रूप से निर्धारित की जाती है.
काटने और समतल करने के लिए उन्नत मशीन टूल्स का उपयोग स्टेनलेस स्टील प्लेटों को सटीक रूप से काटने के लिए किया जाता है, जिससे डिजाइन विनिर्देशों का पालन सुनिश्चित होता है।एक चिकनी और समान सतह प्राप्त करने के लिए एक समतल उपचार प्रशासित किया जाता है.
स्टैम्पिंग: समतल प्लेटों को विशिष्ट हेरिंगबोन पैटर्न प्रदान करने के लिए हाइड्रोलिक प्रेस स्टैम्पिंग से गुजरना पड़ता है। यह प्रक्रिया अशांति गुणांक को बढ़ाती है, जिससे कुशल गर्मी हस्तांतरण की सुविधा होती है।स्टैम्पिंग के दौरान प्लेट के विरूपण या क्षति को रोकने के लिए सख्त नियंत्रण उपाय लागू किए जाते हैं.
सतह उपचारः क्षरण प्रतिरोध और गर्मी हस्तांतरण प्रदर्शन को बढ़ाने के लिए प्लेटों पर पॉलिशिंग, सैंडब्लास्टिंग या कोटिंग जैसे विभिन्न सतह उपचार विधियां लागू की जाती हैं।उपचार विधि का चयन विशिष्ट आवश्यकताओं पर निर्भर करता है.

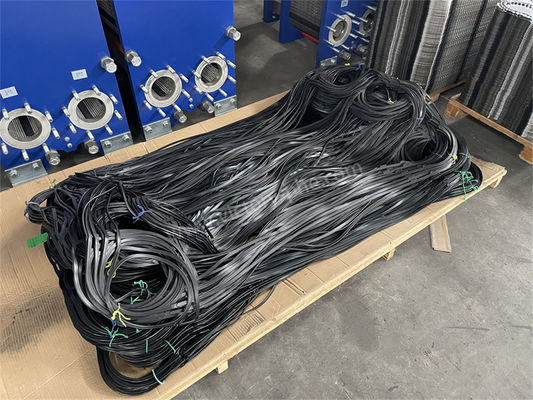

असेंबली और निरीक्षणः प्लेटों को डिजाइन विनिर्देशों के अनुसार सावधानीपूर्वक इकट्ठा किया जाता है,जिसके परिणामस्वरूप या तो रबर गास्केट सील के साथ एक हटाने योग्य प्लेट हीट एक्सचेंजर या अर्गोन आर्क वेल्डिंग का उपयोग करके पूरी तरह से वेल्डेड प्लेट हीट एक्सचेंजर का गठन होता है. सटीक फिटिंग और अंतराल की अनुपस्थिति को विधानसभा के दौरान सावधानीपूर्वक सुनिश्चित किया जाता है। इसके बाद विधानसभा के बाद एक कठोर प्रदर्शन दबाव परीक्षण किया जाता है,और सख्त गुणवत्ता मानकों के अनुपालन को मान्य करने के लिए एक व्यापक कारखाने की रिपोर्ट जारी की जाती है.
