उत्पाद का वर्णन

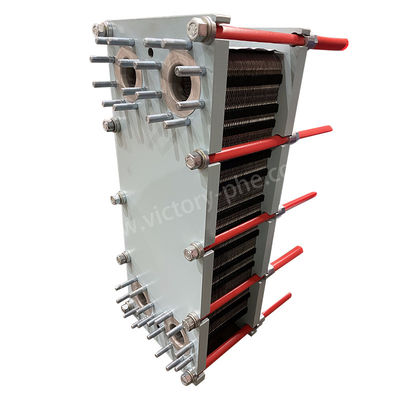

औद्योगिक शीतलन के लिए स्टेनलेस स्टील जल उपचार प्लेट हीट एक्सचेंजर
प्लेट हीट एक्सचेंजर
एक प्लेट हीट एक्सचेंजर में धातु की प्लेटों की एक श्रृंखला होती है, जिनमें से प्रत्येक में विशिष्ट तरंगों की विशेषता होती है। ये प्लेटें संकीर्ण आयताकार नहरें बनाती हैं,तरल पदार्थों के बीच कुशल ताप विनिमय को सक्षम करना, विशेष रूप से तरल से तरल और तरल से वाष्प अनुप्रयोगों में।
प्लेट हीट एक्सचेंजर कई फायदे प्रदान करते हैं, जिनमें असाधारण गर्मी हस्तांतरण दक्षता, न्यूनतम थर्मल नुकसान, कॉम्पैक्ट और हल्के डिजाइन, छोटा पदचिह्न, बहुमुखी प्रतिभा,और लंबी सेवा जीवन. पारंपरिक ट्यूब हीट एक्सचेंजर की तुलना में, वे कम स्थान पर कब्जा करते हुए उच्च गर्मी हस्तांतरण गुणांक प्राप्त करते हैं। इसके अतिरिक्त वे 90% से अधिक गर्मी वसूली दर प्राप्त कर सकते हैं।
प्लेट हीट एक्सचेंजर्स का विशिष्ट डिजाइन दबाव में गिरावट को कम करते हुए कुशल गर्मी हस्तांतरण को बढ़ावा देता है।गर्मी हस्तांतरण क्षमताओं में वृद्धिनतीजतन, प्लेट हीट एक्सचेंजर विभिन्न हीटिंग, कूलिंग और हीट रिकवरी प्रक्रियाओं के लिए उद्योगों में व्यापक रूप से पसंद किए जाते हैं।
|
मॉडल |
DLXU03/DLXM3 |
|
प्लेट की मोटाई |
0.5/0.6 मिमी |
|
प्लेट छेद का आकार |
50 मिमी |
|
अधिकतम थ्रूपुट |
45 मीटर3/h |
|
बड़े व्यास के लिए एडाप्टर पाइप |
DN50 |
|
कार्य दबाव |
1.0/1.6MPa |
|
परीक्षण दबाव |
1.3/2.1Mpa |
|
मॉडल |
मानक अधिकतम प्रवाह दर m3/h |
इकट्ठे टुकड़ों की अधिकतम संख्या एन |
क्लैंपिंग का आकार ए |
अधिकतम लंबाई L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
वीएन5 |
45 |
211 |
N*(2.0+X) |
1390 |
संरचना के अनुसार, प्लेट हीट एक्सचेंजर को चार मुख्य प्रकारों में वर्गीकृत किया जा सकता हैः
गैसकेट प्लेट हीट एक्सचेंजर, जिसे हटाने योग्य प्लेट हीट एक्सचेंजर भी कहा जाता है, वे हटाने योग्य धातु की प्लेटों से बने होते हैं जो गास्केट के साथ सील होते हैं।वे कम प्रवाह दरों और महत्वपूर्ण तापमान भिन्नताओं के साथ अनुप्रयोगों के लिए उपयुक्त हैं.
वेल्डेड प्लेट हीट एक्सचेंजर्सवे एक अच्छी तरह से सील गर्मी हस्तांतरण सतह बनाने के लिए सीधे एक साथ वेल्डेड धातु प्लेटों से बने होते हैं। वे उच्च दबाव और उच्च तापमान वातावरण के लिए आदर्श हैं।
सर्पिल प्लेट हीट एक्सचेंजरद्रव पृथक्करण और ताप विनिमय के लिए कई चैनल बनाने के लिए सर्पिल के आकार की धातु प्लेटों की एक जोड़ी का उपयोग करें।
प्लेट और फ्रेम हीट एक्सचेंजर्स, जिसे शहद के गुच्छे के हीट एक्सचेंजर के रूप में भी जाना जाता है, में एक फ्रेम के भीतर ढेर किए गए तरंग धातु की प्लेटें होती हैं। प्लेटों के बीच वैकल्पिक चैनलों के माध्यम से तरल पदार्थ बहता है, जिससे कुशल गर्मी हस्तांतरण संभव होता है।
| गैसकेट प्लेट हीट एक्सचेंजर का उत्पाद पैरामीटर | |
| पद | प्लेट हीट एक्सचेंजर |
| ब्रांड | विजय |
| प्लेट सामग्री | टाइटेनियम/निकल/हस्टोली/स्टेनलेस स्टील 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| गास्केट सामग्री | NBR HNBR EPDM HEPDM VITON FKM सिलिकॉन |
| फ्रेम सामग्री | पेंट कार्बन स्टील |
| फ्रेम रंग | नीला या अनुकूलित रंग |
| कनेक्शन का प्रकार | फ्लैंज या धागा |
| फ्लैंज मानक | ANSI ASME BS BA JIS DIN जीबी आईएसओ |
| कसने वाला बोल्ट | M24 M30 M39 |
| डिजाइन दबाव | अधिकतम 20 एमपीए, न्यूनतम 10 एमपीए |
| कार्य दबाव | सामान्य 12.5Mpa |
| एमओक्यू | 1 सेट |
| पैकेज | पॉलीवुड केस |
| वारंटी | एक वर्ष |
| ओईएम | प्रतिस्थापन कर सकते हैं |
|
प्लेट सामग्री |
उपयुक्त तरल पदार्थ |
|
स्टेनलेस स्टील (SUS304, 316L आदि) |
शुद्ध जल, नदी जल, खाद्य नमक जल, खनिज तेल |
|
टाइटेनियम, Ti-pd |
नमकीन पानी, समुद्री पानी, खारा पानी |
|
SMO254 |
पतला सल्फरिक एसिड, नमक पानी का घोल, अकार्बनिक जलीय घोल |
|
नि |
उच्च तापमान, कास्टिक सोडा की उच्च सांद्रता |
|
हेस्टेलॉय (C276, C22) |
केंद्रित सल्फ़्यूरिक एसिड, हाइड्रोक्लोरिक एसिड, फॉस्फोरिक एसिड |
|
मुख्य शरीर की गास्केट |
ऑपरेटिंग तापमान (°C) |
उपयुक्त तरल पदार्थ |
|
एनबीआर |
-15 ~ +135 |
जल, समुद्री जल, खनिज नमक, नमकीन |
|
ईपीडीएम |
-25 ~ +180 |
गर्म पानी, वाष्प, एसिड, बेस |
|
F26 |
-25 ~ +230 |
अम्ल, आधार, द्रव |
|
एफ़टीपी |
0 ~ +160 |
अम्ल, बेस, उच्च तापमान तेल, वाष्प |
प्लेट हीट एक्सचेंजर्स का व्यापक रूप से उद्योगों के एक स्पेक्ट्रम में उपयोग किया जाता हैः
1सौर ऊर्जावे कलेक्टरों के माध्यम से सौर ऊर्जा का प्रभावी ढंग से दोहन करने के लिए आवश्यक हैं, जिससे इष्टतम ऊर्जा रूपांतरण प्राप्त करने के लिए सौर द्रव और कार्यशील द्रव के बीच गर्मी के हस्तांतरण की सुविधा होती है।
2रासायनिक उद्योग: वे विभिन्न रासायनिक प्रक्रियाओं का अभिन्न अंग हैं, जिनमें गर्मी वसूली, उत्पाद शीतलन और प्रतिक्रिया तापमान नियंत्रण शामिल हैं, जिससे रिएक्टरों और आसवन इकाइयों का कुशल संचालन सुनिश्चित होता है।
3. इस्पात उद्योग: प्लेट हीट एक्सचेंजर महत्वपूर्ण उपकरणों जैसे कि वाल्व्स, हाई फर्नेस और बुझाने के टैंकों को ठंडा करने और चिकनाई करने के लिए महत्वपूर्ण हैं।इस प्रकार इष्टतम तापमान बनाए रखने और उपकरण जीवनकाल का विस्तार.
4धातु उद्योग: वे एल्यूमीनियम रिफाइनिंग में हीटिंग और कूलिंग प्रक्रियाओं में उपयोग किए जाते हैं, जिससे उत्पादन के दौरान सटीक तापमान नियंत्रण और कुशल ऊर्जा उपयोग सुनिश्चित होता है।
5. मशीनरी विनिर्माण: इन एक्सचेंजरों का उपयोग औद्योगिक उपकरणों में शमन तरल पदार्थों और स्नेहक को ठंडा करने के लिए किया जाता है, जिससे लगातार प्रदर्शन सुनिश्चित होता है और मशीनों का जीवन बढ़ता है।
6खाद्य उद्योग: प्लेट हीट एक्सचेंजर खाद्य प्रसंस्करण संयंत्रों में नसबंदी, पाश्चराइजेशन और शीतलन प्रक्रियाओं में महत्वपूर्ण भूमिका निभाते हैं, जिससे उत्पाद की सुरक्षा, गुणवत्ता और शेल्फ जीवन को बढ़ाया जा सकता है।
7कपड़ा उद्योगवे गर्मी वसूली और शीतलन प्रक्रियाओं में योगदान देते हैं, ऊर्जा दक्षता को अनुकूलित करते हैं और अपशिष्ट गर्मी को रीसायकल करके पर्यावरण प्रभाव को कम करते हैं।
8कागज उद्योग: प्लेट हीट एक्सचेंजर्स कागज उत्पादन में शीतलन और गर्मी वसूली अनुप्रयोगों के लिए आवश्यक हैं, ऊर्जा की खपत और पर्यावरणीय पदचिह्न को कम करते हुए कुशल संचालन सुनिश्चित करते हैं।
9. जिला ताप: इनका उपयोग बिजली संयंत्रों के अपशिष्ट ताप क्षेत्रों से आवासीय और वाणिज्यिक भवनों में गर्मी स्थानांतरित करने के लिए किया जाता है, जिससे शहरी समुदायों के लिए कुशल और टिकाऊ हीटिंग समाधान प्रदान होते हैं।
10तेल और वसा उद्योग: प्लेट हीट एक्सचेंजर्स का उपयोग तेल प्रसंस्करण, रिफाइनिंग, फ्रैक्शनिंग और पैकेजिंग प्रक्रियाओं सहित सटीक तापमान नियंत्रण के लिए किया जाता है।
11विद्युत उद्योग: वे बिजली संयंत्रों में शीतलन प्रणालियों के लिए महत्वपूर्ण हैं, जिनमें कंडेनसर, टरबाइन स्नेहन और सहायक उपकरण शीतलन शामिल हैं, जो कुशल और विश्वसनीय संचालन सुनिश्चित करते हैं।
12समुद्री अनुप्रयोग: प्लेट हीट एक्सचेंजर्स का उपयोग समुद्री जहाजों में शीतलन प्रणालियों के लिए किया जाता है, जिससे समुद्री वातावरण में विश्वसनीय प्रदर्शन और कुशल संचालन सुनिश्चित होता है।
13समुद्री जल जलपालन: वे प्रजनन केंद्रों में समुद्री जल को गर्म करने में योगदान देते हैं, मछली और शेलफ़िश की खेती के लिए इष्टतम तापमान प्रदान करते हैं, जिससे समग्र उत्पादन दक्षता में वृद्धि होती है।
14अन्य उद्योग: प्लेट हीट एक्सचेंजर्स का व्यापक उपयोग फार्मास्युटिकल, पेट्रोलियम, सिरेमिक, ग्लास, सीमेंट और भूतापीय अनुप्रयोगों में किया जाता है, जिससे कुशल गर्मी हस्तांतरण, प्रक्रिया अनुकूलन,और पर्यावरणीय स्थिरता.
