विभिन्न औद्योगिक अनुप्रयोगों के लिए M20B、MX25B、MX25M अनुकूलन योग्य हीट एक्सचेंजर प्लेट

उत्पाद का वर्णन

विभिन्न औद्योगिक अनुप्रयोगों के लिए अनुकूलन योग्य हीट एक्सचेंजर प्लेट M20B,MX25B,MX25M

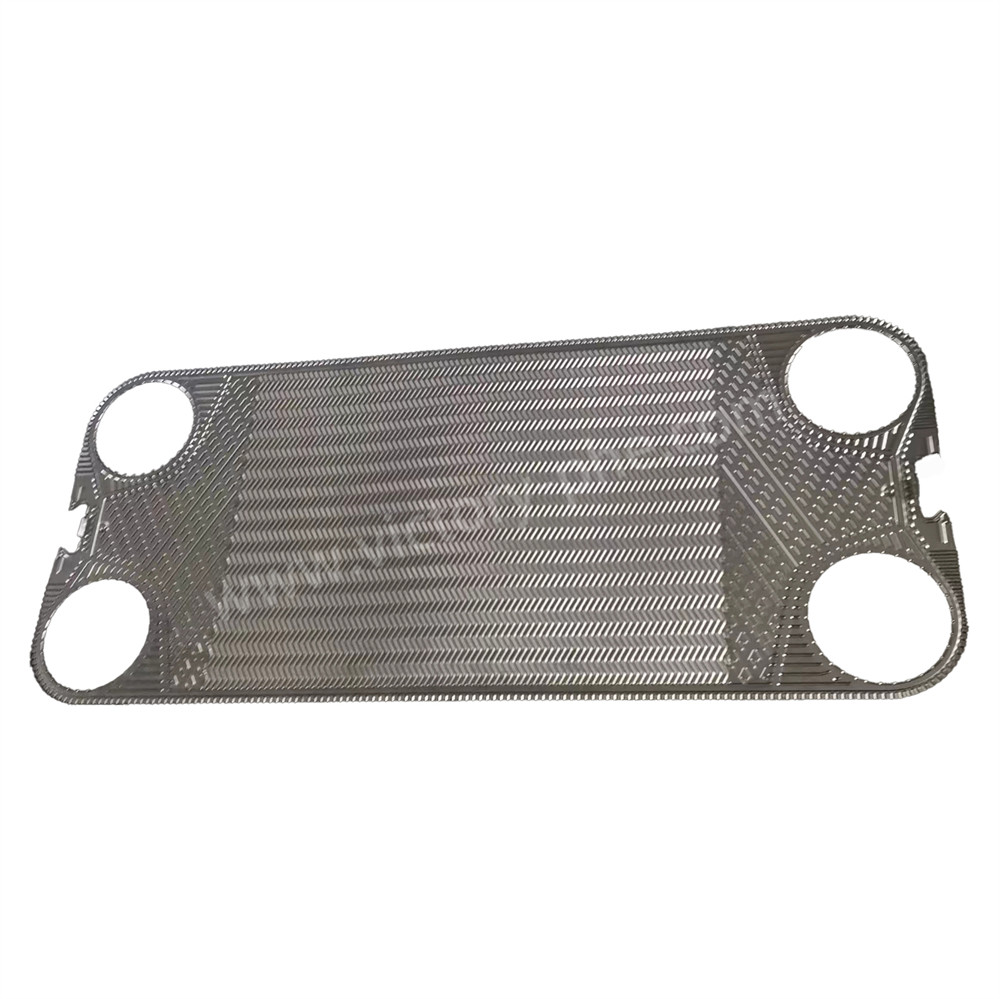

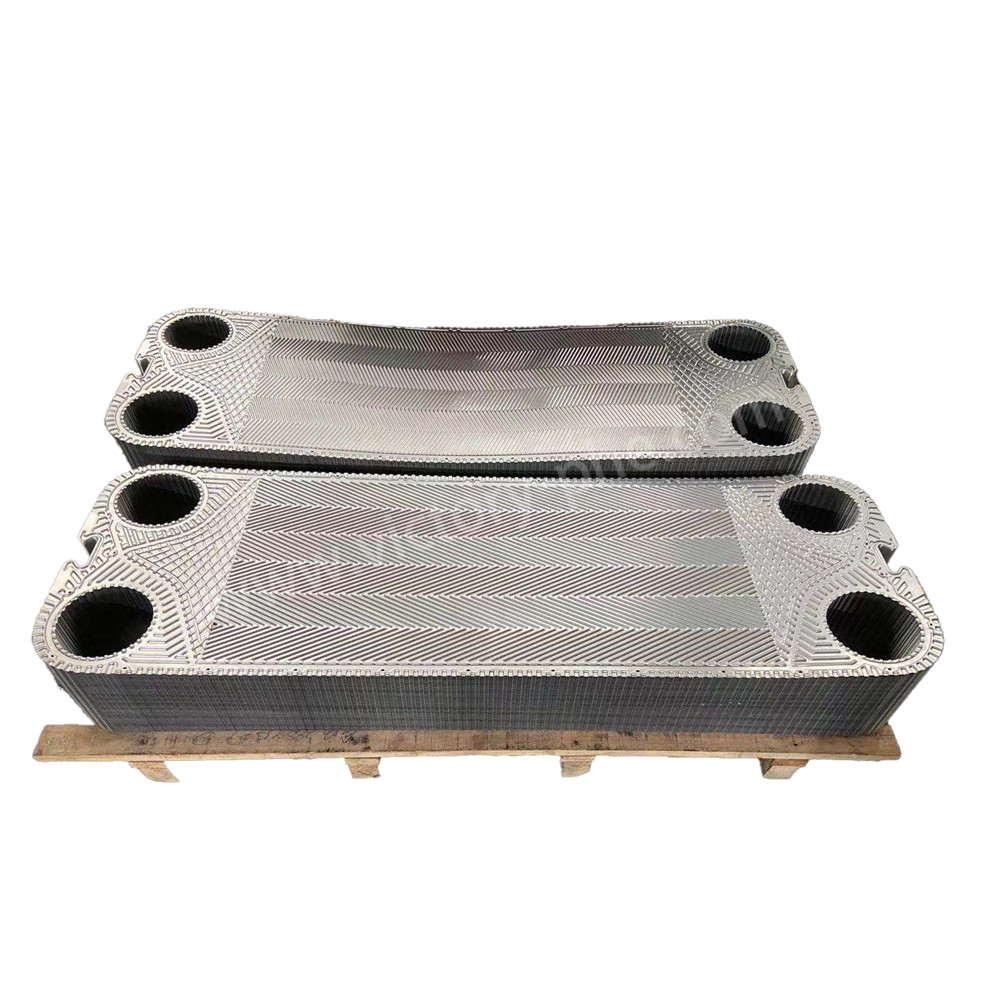

हीट एक्सचेंजर प्लेट

हमारे M20B, MX25B, और MX25M अनुकूलन योग्य हीट एक्सचेंजर प्लेट विशेष रूप से औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला को पूरा करने के लिए डिज़ाइन किए गए हैं,विभिन्न थर्मल जरूरतों के लिए अनुकूलन और दक्षता प्रदान करना.

प्रमुख विशेषताएं:

1. मॉड्यूलरताःइन प्लेटों को विभिन्न प्रकार के हीट एक्सचेंजर कॉन्फ़िगरेशन में फिट करने के लिए डिज़ाइन किया गया है, जो औद्योगिक संचालन के लिए एक मॉड्यूलर दृष्टिकोण प्रदान करता है।

2. अनुकूलन क्षमताःअनुकूलित होने की क्षमता के साथ, इन प्लेटों को विशिष्ट औद्योगिक आवश्यकताओं के अनुरूप बनाया जा सकता है, जिससे वे विभिन्न अनुप्रयोगों के लिए आदर्श हैं।

3. उच्च ताप चालकता:उच्च श्रेणी की सामग्रियों से निर्मित, ये प्लेटें उत्कृष्ट थर्मल चालकता प्रदान करती हैं, विभिन्न परिचालन स्थितियों में प्रभावी गर्मी हस्तांतरण सुनिश्चित करती हैं।

4. संक्षारण प्रतिरोध:जंग प्रतिरोधी मिश्र धातुओं से निर्मित, प्लेटें कठोर औद्योगिक वातावरण का सामना कर सकती हैं, जिससे दीर्घायु और विश्वसनीयता सुनिश्चित होती है।

5. अनुकूलित प्रदर्शनःइनका डिजाइन कुशल गर्मी हस्तांतरण को बढ़ावा देता है, जिससे प्रदर्शन में सुधार होता है और मलिनता कम होती है।

6. अनुकूलन योग्य विन्यासःइन प्लेटों को विभिन्न प्रवाह दरों, तापमानों और दबाव अंतरों को समायोजित करने के लिए कॉन्फ़िगर किया जा सकता है, जिससे वे औद्योगिक प्रक्रियाओं की एक विस्तृत श्रृंखला के लिए उपयुक्त हैं।

उत्पाद मुख्य रूप से ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP आदि के लिए उपयुक्त हैं।

आवेदन

प्लेट हीट एक्सचेंजर प्लेट मोटाई विन्यास

• एआईएसआई 304 आमतौर पर 0.4 या 0.5 मिमी मोटी होती है
• एआईएसआई 316 हमेशा 0.5 और 0.6 मिमी है
• 254 एसएमओ (उच्च मिश्र धातु) आम तौर पर 0.6 मिमी
• टाइटेनियम प्लेट हमेशा 0.5 और 0.6 मिमी होती है
• कुछ में मोटी प्लेटें होती हैं (उच्च दबाव अनुप्रयोगों के लिए)
• कुछ पीएचई में 0.4 मिमी (कम दबाव ऑपरेशन) होता है
• हेस्टेलॉय सी-276 (निकल मिश्र धातु) आम तौर पर 0.6 मिमी

उत्पादन प्रक्रिया:

• कच्चे माल की तैयारीउच्च गुणवत्ता वाले स्टेनलेस स्टील प्लेटों को उनके उत्कृष्ट संक्षारण प्रतिरोध और थर्मल चालकता के कारण कच्चे माल के रूप में चुना जाता है।प्लेट की मोटाई उत्पाद विनिर्देशों और डिजाइन आवश्यकताओं के आधार पर निर्धारित की जाती है.
• काटने और समतल करना: स्टेनलेस स्टील की प्लेटों को डिजाइन आवश्यकताओं को पूरा करने के लिए मशीन टूल्स का उपयोग करके सटीक रूप से काटा जाता है। काटने के बाद, एक चिकनी और समान सतह सुनिश्चित करने के लिए स्तर उपचार किया जाता है।
• मुहर लगाना: एक हाइड्रोलिक प्रेस का उपयोग करके विशिष्ट हेरिंगबोन पैटर्न बनाने के लिए सपाट प्लेटों को स्टैम्पिंग किया जाता है। परिणामस्वरूप प्लेटों में एक उच्च अशांति गुणांक होता है, जो कुशल गर्मी हस्तांतरण को बढ़ावा देता है।प्लेट विरूपण या क्षति को रोकने के लिए मुद्रांकन प्रक्रिया के दौरान सटीक नियंत्रण बनाए रखा जाता है.
• सतह उपचार: प्लेटों को जंग प्रतिरोध और गर्मी हस्तांतरण प्रदर्शन को बढ़ाने के लिए पॉलिशिंग, सैंडब्लास्टिंग या कोटिंग जैसे सतह उपचार से गुजरना पड़ता है।उपचार पद्धति का चयन विशिष्ट आवश्यकताओं पर निर्भर करता है.
• इकट्ठा और निरीक्षण: प्लेटों को डिजाइन आवश्यकताओं के अनुसार इकट्ठा किया जाता है, रबर गास्केट सील के साथ एक हटाने योग्य प्लेट हीट एक्सचेंजर या आर्गन आर्क वेल्डिंग के माध्यम से पूरी तरह से वेल्डेड प्लेट हीट एक्सचेंजर बनाते हैं।विधानसभा के दौरान तंग फिट और अंतराल की अनुपस्थिति सुनिश्चित की जाती हैअसेंबली के बाद एक कठोर प्रदर्शन दबाव परीक्षण किया जाता है और गुणवत्ता मानकों के अनुपालन को सत्यापित करने के लिए एक कारखाने की रिपोर्ट जारी की जाती है।
•
